Делитель мощности из коаксиального кабеля |
|
|
|
Автор Евгений Кабанков, RW3AC
|
|
Воскресенье, 23 Январь 2005 |
|
Страница 4 из 4

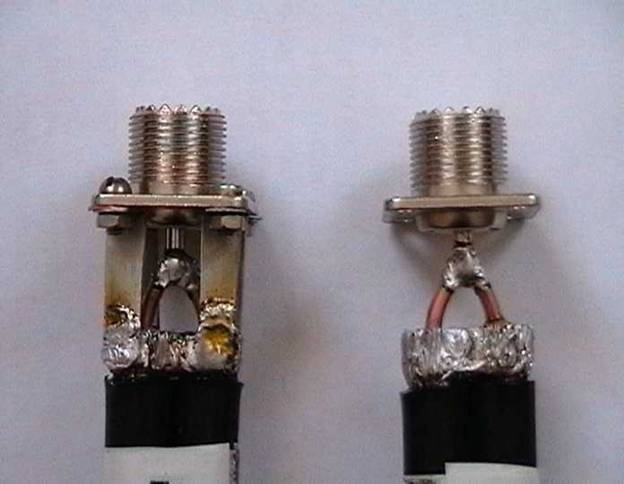

Слева – два кабеля 50 Ом , справа два кабеля 75 Ом (экран из фольги). Под оплетку кабеля 50 Ом подложены кольца из фольги и к ним припаян экран. Четыре центральные жилы кабелей соединены шинкой из фольги шириной 3 мм.  Рис. 8. Пайка кабелей на разъем PL(UHF)
Места соединений на рис. 7 и 8 залиты полиэтиленом из клеевого пистолета и герметизированы термоусадочной трубкой.
<< В начало < Предыдущая 1 2 3 4 Следующая > В конец >>
|
|
Последнее обновление ( Суббота, 03 Январь 2009 )
|
