Делитель мощности из коаксиального кабеля

Версия в формате PDF Версия для печати
Автор Евгений Кабанков, RW3AC
Воскресенье, 23 Январь 2005

Одна хорошая антенна – хорошо, две, четыре – лучше, а восемь - ….
Вопрос, как сделать делитель для питания 2, 4 или 8 антенн людьми, занимающимися УКВ «некоторое время» не вызывает затруднений. Для новичков это становится некоторой проблемой.





На самом деле, при наличии некоторого электромонтажного опыта, измерителя КСВ, точности и аккуратности, делители, как уже неоднократно упоминалось, делаются «на коленке».
Самой простой конструкцией, по-моему, является делитель мощности на коаксиальном кабеле. Ниже приведена схема питания стэка из 8 антенн, где использовались делители: 50 Ом на 2 по 50 Ом (Т2 трансформатор 50 в 25 Ом) и Т1 – трансформатор 100 Ом в 25 Ом).

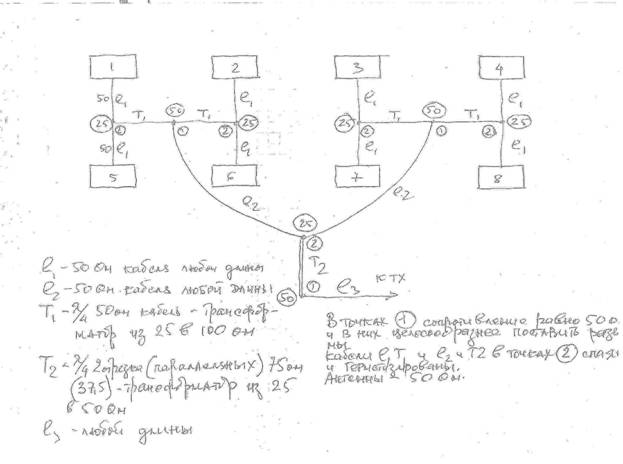

Рис. 1 Схема питания стэка из 8 антенн.

Стэк разделен на две половины по 4 антенны. Питание стэка осуществляется коаксиальным кабелем 50 Ом, поэтому в точке 2 (соединение кабелей половинок стэка) волновое сопротивление равно 25 Ом. Для согласования сопротивления в точке 2 с кабелем 50 Ом применен трансформатор Т2, выполненный из 2х включенных параллельно четвертьволновых отрезков кабеля 75 Ом (37,5 Ом). Теоретически, в такой схеме не достигается КСВ=1, но практически КСВ = 1.1-1.2 является почти идеальным.

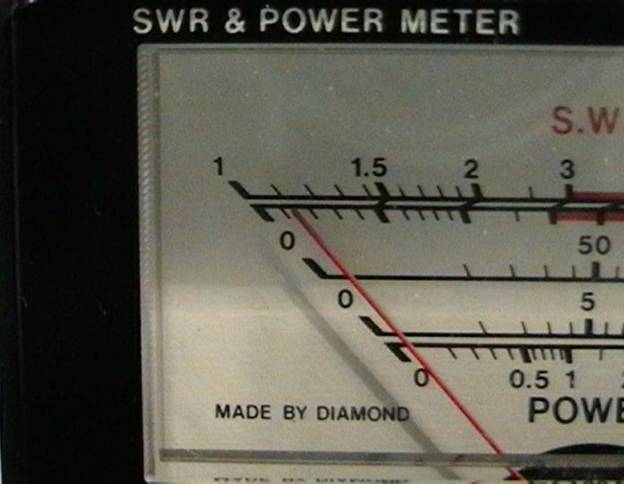

Ниже дана фотография КСВ метра при настройке делителя 50 на 2 по 50. Кабели L2 были подключены и нагружены на активные 50 Ом. Мощность – 100 Вт.


Рис. 2. Проверка КСВ трансформатора
