3. СВЧ блок

Самая короткая дорога этo та, которую знаешь - поэтому для экономии времени , cил ( но не средств ) для комплектации СВЧ блока были использованы отлично зарекомендовавшие на других SHF bands разработки de Michael Kuhne DB6NT, которые на сегодня имеют неплохой рейтинг ( 80% SHF HAMs используют kits from DB6NT ) и ,пожалуй, обладают хорошим коэффициентом цена / качество. ( см. http://www.db6nt.de ).

В состав СВЧ блока вошли: предусилитель MKU 102S EME, трансвертер MKU 10G2 opt 01, внешний термостатированный опорный генератор OCXO 106.5 mHZ from ID-Elektronik( впоследствии был испытан и Питерский OCXO производства фирмы МОРИОН, показавший отличные результаты ), Ga As усилитель мощности KU104XLC (32W out)/если XYL узнает сколько он стоил,то мне грозит расстрел через повешение

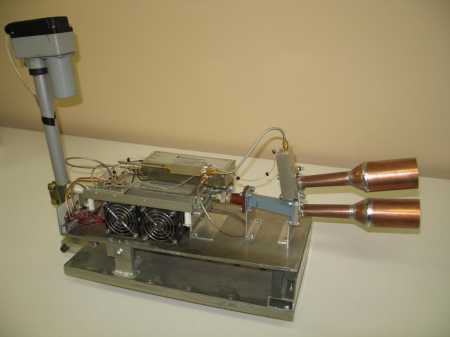

На сегодняшний день цены слегка упали и почти такую же сумму стоит уже 50Ваттный усилитель KU1050A ....Ценовая планка на ЛБВ (TWT) аналогичной мощности - более чем на порядок ниже. С предусилителем очень повезло -попался экземпляр с очень хорошими характеристиками : Nf = 0.55dB И G = 23dB Законченный СВЧ блок - готовый к установке в фокус параболы можно посмотреть на фото 11.
