История об одном маяке на 6см

Один из этапов освоения диапазона была постройка маяка. Идея создания маяка возникла после того, как я начал понимать, что  количество стационарных позиций, с которыми можно было бы провести QSO сводилось до 3, 4 станций по стране, а моё любопытство к данному диапазону и идея установки своего комплекта на моём домашнем QTH не оставляла мне выбора реализовать задуманное.

Один из этапов освоения диапазона 6см была постройка маяка. Идея создания маяка возникла после того, как я начал понимать, что  количество стационарных позиций, с которыми можно было бы провести QSO сводилось до 3, 4 станций по стране, а моё любопытство к данному диапазону и идея установки своего комплекта в моём домашнем QTH не оставляла мне выбора реализовать задуманное. Хочу заметить, что я нахожусь в территориально выгодном месте, в центре Украины, трассы между городами проходят именно через центр и существующие радиолюбители, которые имеют стационарное оборудование, могли бы удобно мониторить прохождение на расстояниях 200-500 км.

Изначально я рассчитывал установить его в моём городе, но потом начал понимать, что лично для меня от него толку особого не будет, так как он будет забивать всё что можно, да и соседу моему, который тоже имеет на стационаре комплект, он так же будет мешать. Поэтому было решено оптимально разместить его хотя бы на 40 км от нашего города. Местом был выбран город Чигирин, Черкасской области, возле Кременчугского водохранилища. Имея доступ на высокое место в данном городе, открылась хорошая перспектива разместить его на 40м AGD  где открывается прекрасный вид на 360 градусов.

А теперь немного про техническую составляющую конструкции.



Антенна

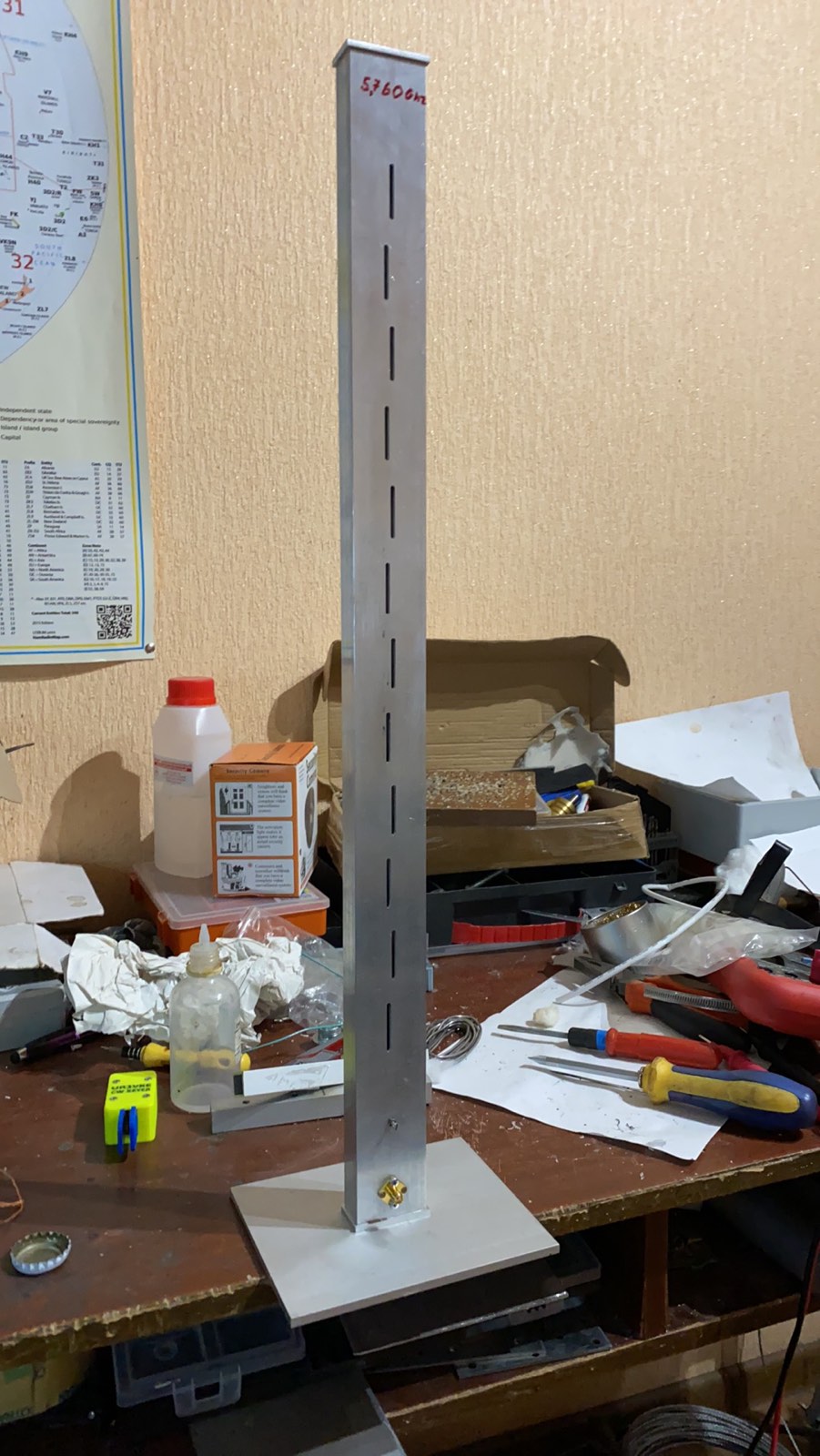

 В качестве антенны используется щелевая антенна с горизонтальной поляризацией. Наверное, это была самая сложная часть всего проекта, чертежи антенны мне предоставил RT5D, где такая же точно конструкция антенны успешно обкатана и используется на текущий момент. Сразу же был заказан алюминиевый профиль размером 40х20х2, но попытки найти, кто бы смог профрезировать щели не увенчались успехом, поэтому это дело зависло на некоторое время. Затем мне позвонил Алексей UT3LK с хорошей новостью, что у него есть уже готовый маяк и идея его установить, но его так же останавливало отсуствие щелевой антенна, поэтому все материалы были переданы ему, с целью доведения до конца, так как вероятность профрезировать всё это дело в Харьковской области была выше, чем у меня. Спустя какое-то время мы снова созвонились с UT3LK и оказалось что Александр UY0LL предложил помочь с моделированием антенныю Пересчитать модель RT5D с 24 щелями не получилось и был предложен вариант Александра сделать на 12 щелей. Я согласился, так как опыта в конструировании щелевых антенн у меня не было вовсе. Приблизительно через месяц мне позвонил Алексей и сказал что всё готово. Судя по измерениям, получилось добиться КСВ 1.1 и ожидаемое усиление примерно в 12 dbi. еКрая профиля были заглушены фразированными алюминиевыми заглушками, для тонкой настройки были установлены два винта.






Конструкция маяка

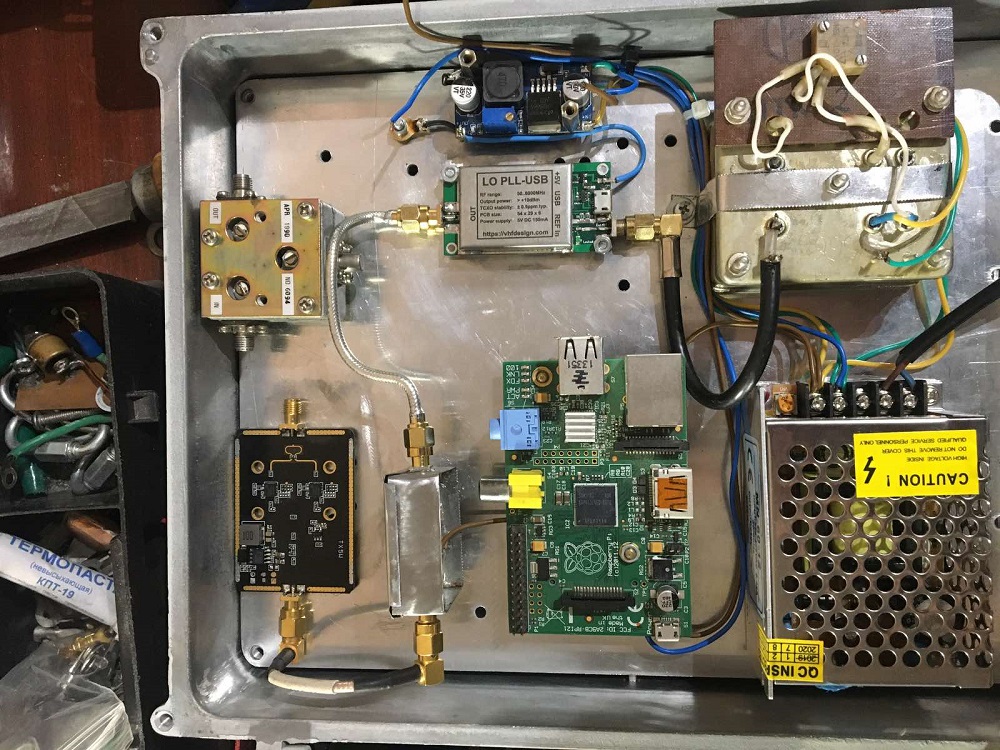

Сам маяк был изготовлен еще раньше до постройки антенн. В плане источника сигнала упал выбор на синтезатор от US4ICI, на базе MAX2871, который давал возможность программировать данный синтезатор в диапазоне от 50 – 6000 МГц, с возможность работы синтезатора в режиме CW, а так же имел дополнительный разъем для подключения внешнего высокостабильного гетеродина.  На выходе синтезатора можно было получить уровень примерно в 3 мВт, что не было достаточно чтобы раскачать китайский 5ти ватный усилитель, поэтому был изготовлен драйвер на основе STA5063, который должен был дать 30мВт, что достаточно для того чтобы качнуть 5ти ватный усилитель.






Общая блок схема устройства маяка

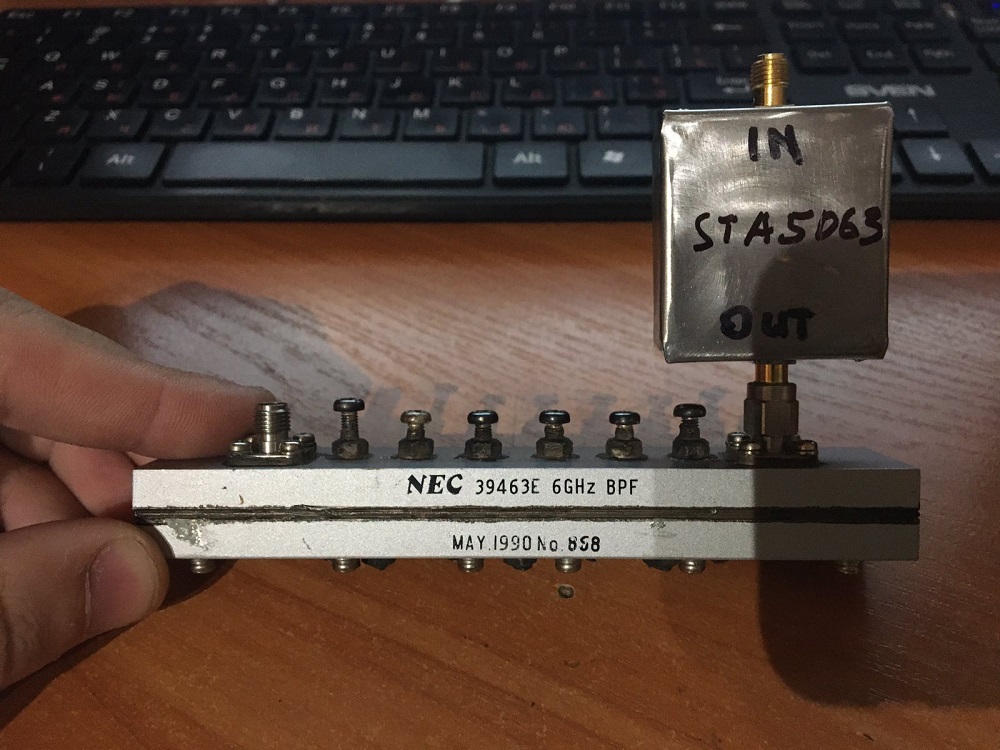

В усилителе был перепаян входной аттенюатор, а так же демонтирован штатный радиатор. Сам усилитель был установлен через алюминиевую подложку на  корпус, в котором находился маяк. Хочу заметить, что этот усилитель хоть и дешевый, но очень нежный по выходу. Небольшие рассогласования могут вывести из строя одну из двух микросхем, поэтому после усилителя я разместил вентиль NEC. Аналогичный вентиль используется в моём блоке трансвертера на 6см. При разных экспериментах с разными нагрузками и иногда подачи мощности без них, усилитель до сих пор работает на ура.

            Алюминиевый герметичный корпус использовался от точки доступа Miktrotik, в нём уже были готовые вырезанные отверстия под разъемы, вмонтированное шасси, уши крепления к мачте. Мне было достаточно просто вставить туда кабельные вводы. Через кабельные вводы я вставил пару резиновых трубок, для циркуляции воздуха внутри, так полной герметичности я не ожидал и кабель питания.






            Изначально внутри корпуса предполагалось разместить еще дополнительно Raspberry PI чтобы удалённо иметь возможность включать-выключать маяк, а так же перепрашивать телеграфные посылки, но потом эта идея отпала в связи с отсутствием нормального интернета по месту, а так же проблемами с переводом маяка из режима генератора в маяк, после подключения по USB.

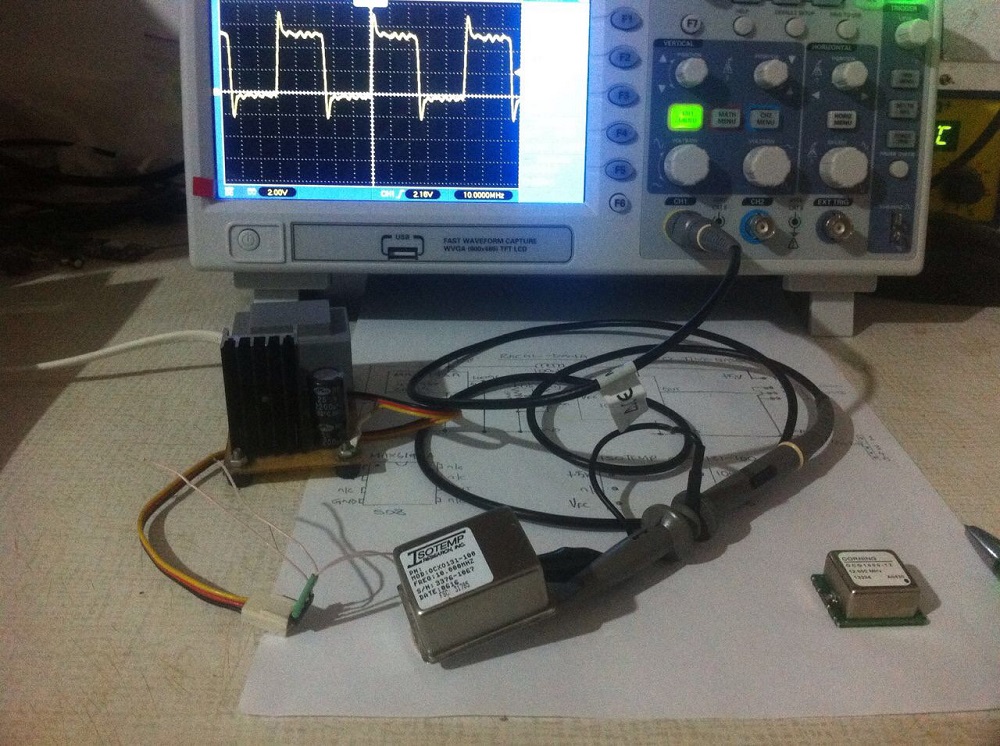

            Гетеродин. В качестве гетеродина использовался советский 10 мГц TCXO, но ему нужно было около суток, чтобы частота перестала плыть, это было долго, поэтому было решено применить импортный ISOTEMP, который стабилизировался уже через 15 минут.






            Блок питания-обычный 12в китайский, который держит ток 5 ампер. Его так же пришлось убрать из корпуса, потому что на мачте вверху не было  220 вольт и пришлось кидать 45 метров силового кабеля 2.5 квадрата вниз мачты, чтобы питать маяк этим блоком питания снизу. Просадки получились около двух вольт, но это было компенсировано путём поднятия напряжения на блоке питания. Пока никаких проблем из-за просадок с маяком обнаружено не было.



            Монтаж

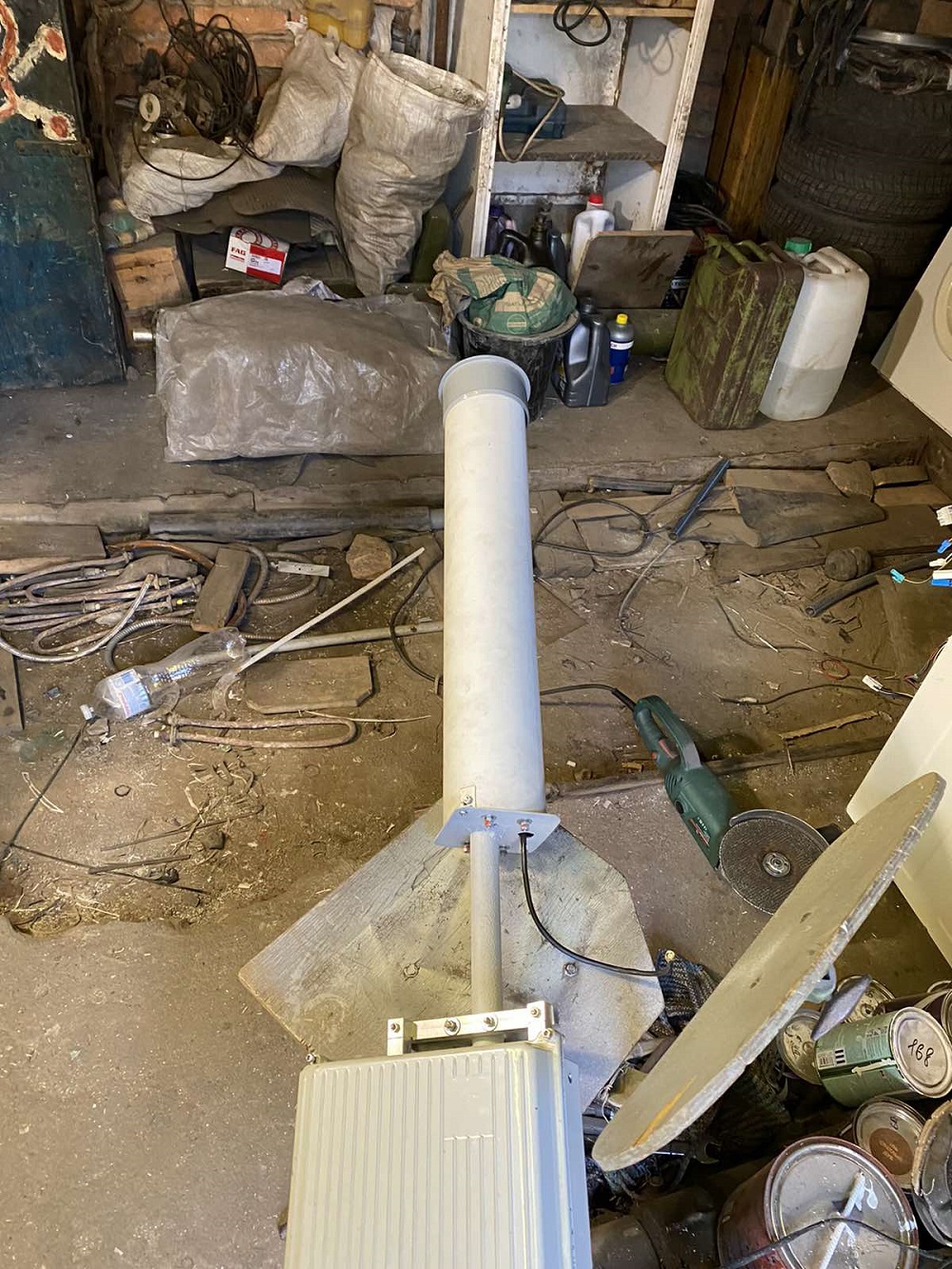

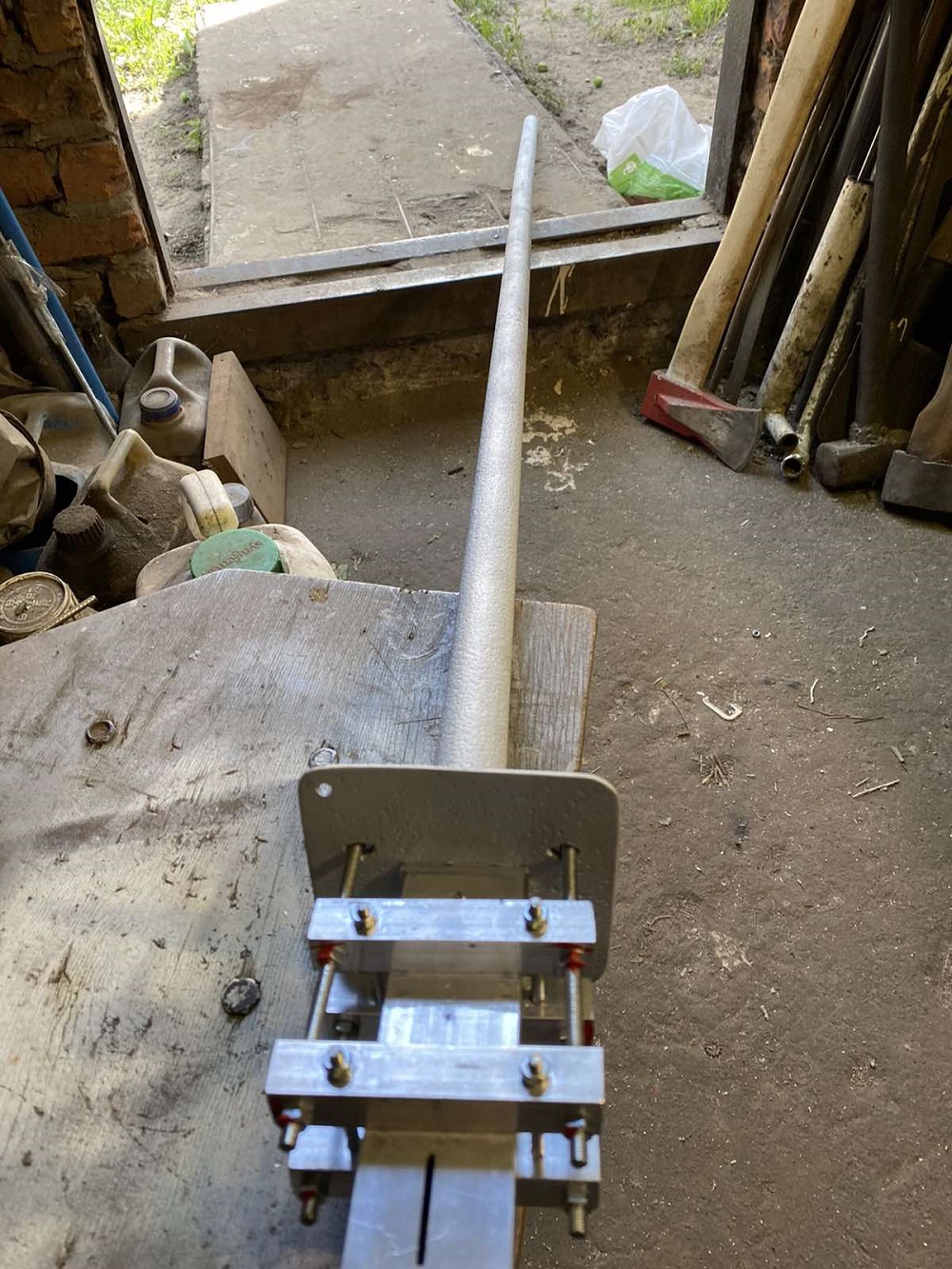

Крепления маяка и антенны было выполнено на стальной трубе. На краю трубы была приварена пластина (площадка) , на которую монтировалась щелевая антенна. Сверху антенны одевалась пластиковая труба, сверху которой заглушка колпак.

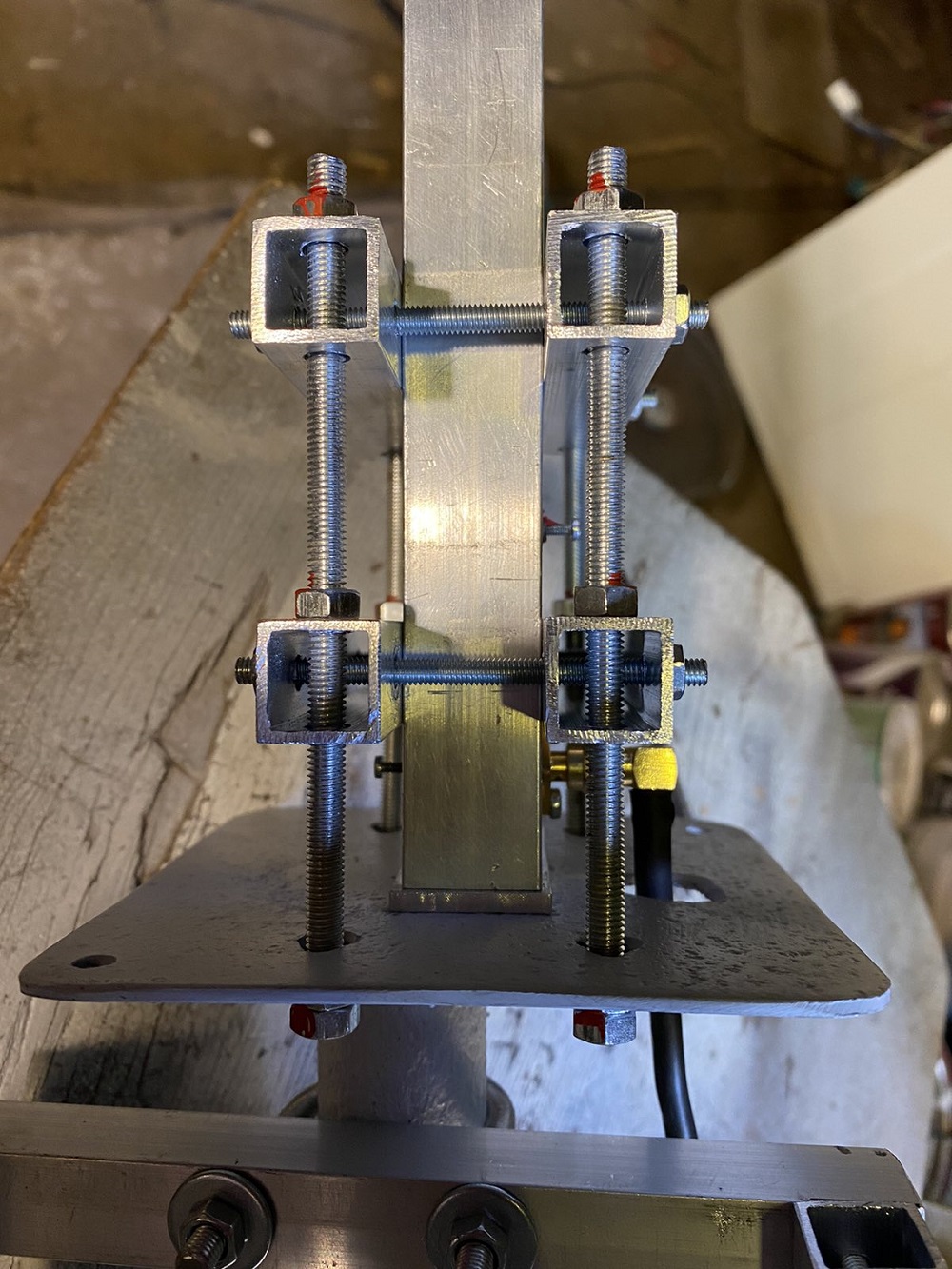

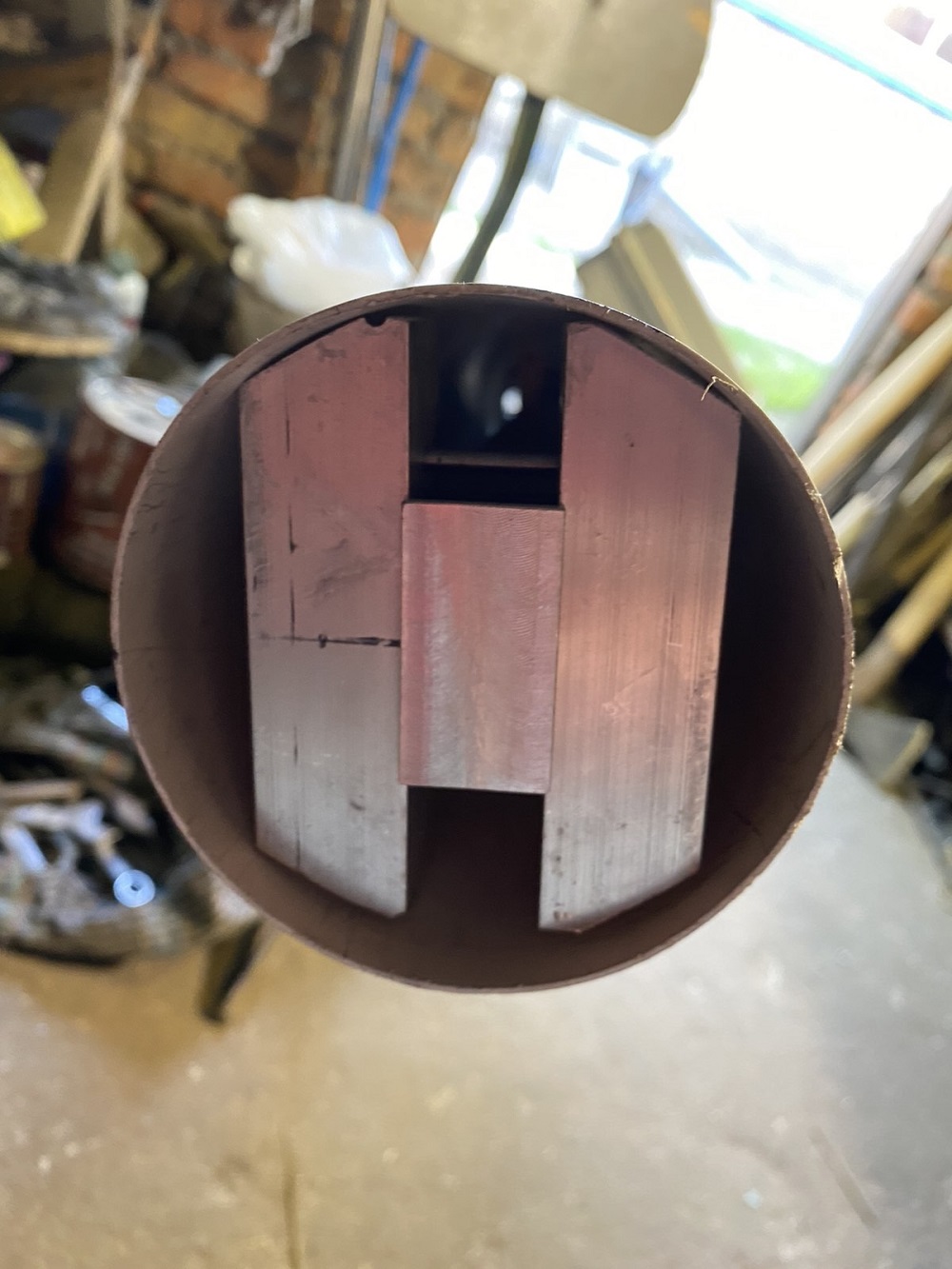

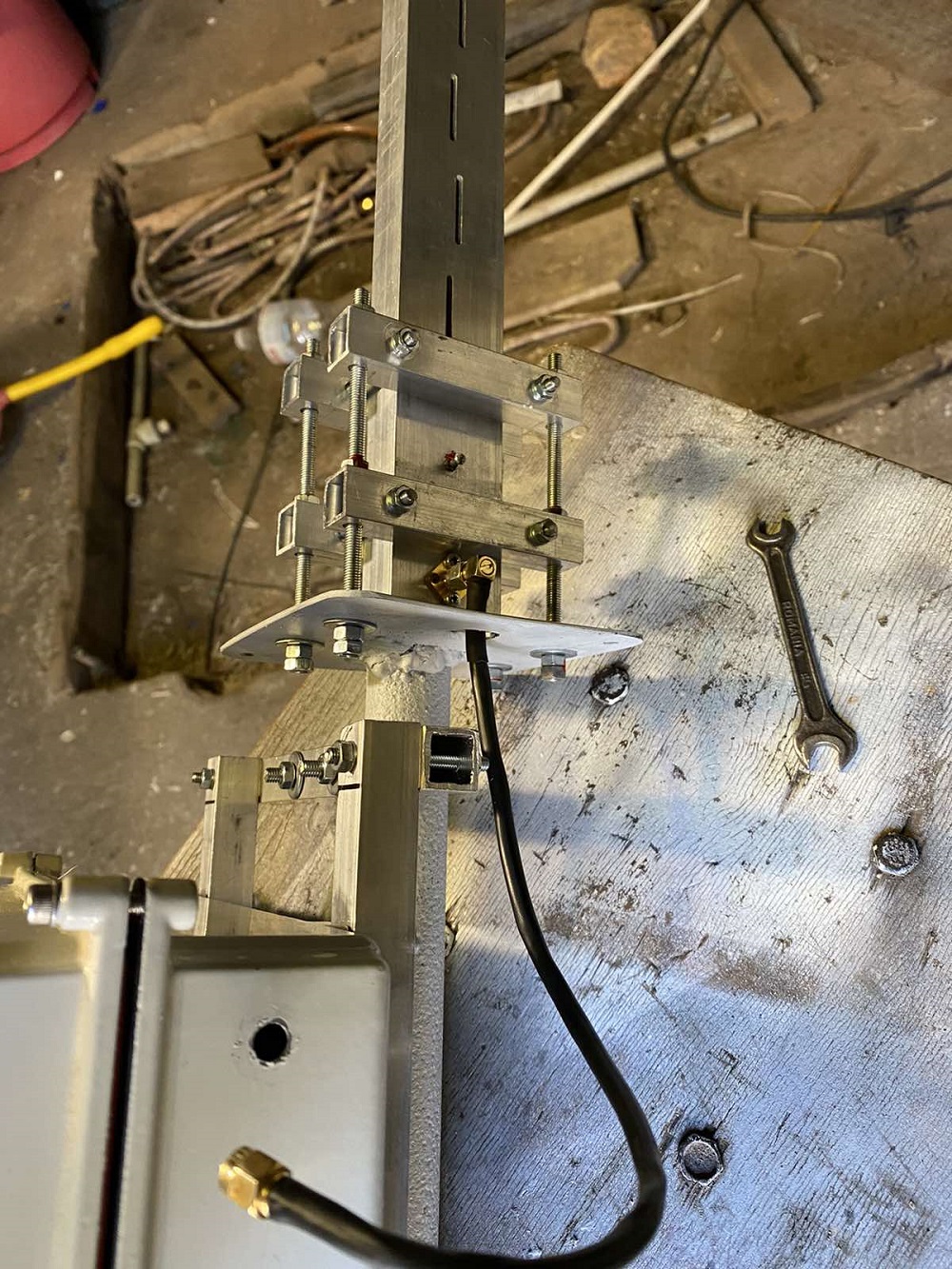

 Чтобы не сверлить саму антенну и обеспечить качественное крепление, у основания антенны был сделан механизм на основе алюминиевого профиля, который обхватывал сам профиль антенны, а так же была сделана распорка из уголков сверху антенны для того чтобы чехол не гулял во время ветров, а упирался в профиля.









Сам чехол крепится к пластине с помощью кусочков алюминиевого уголка. Подключение маяка к антенне выполнен с помощью RG-402 который был поверх затянут термоусадкой, а сверху термоусадки дополнительно была одета гофра, которая еще была заделана сырой резиной.

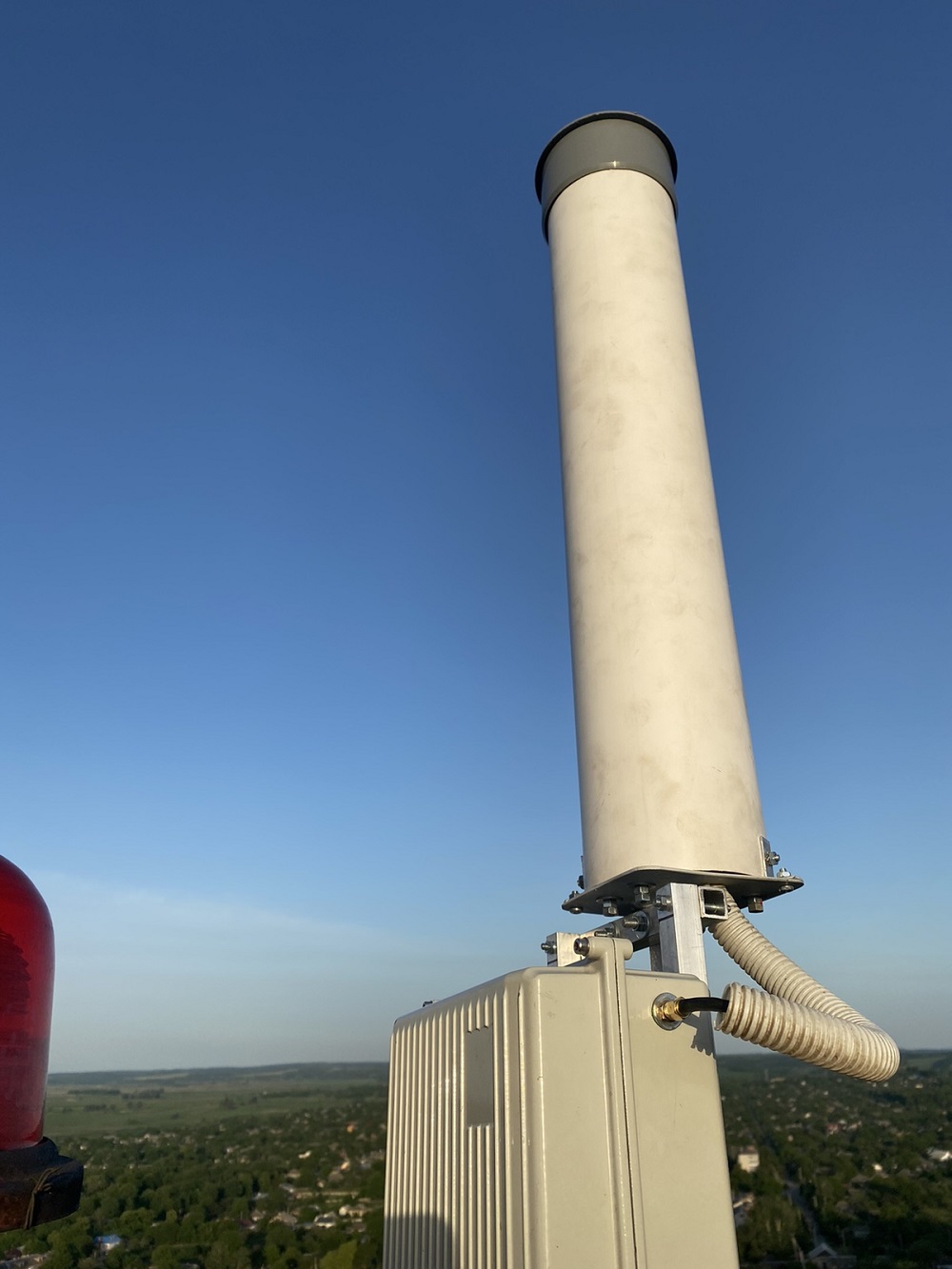

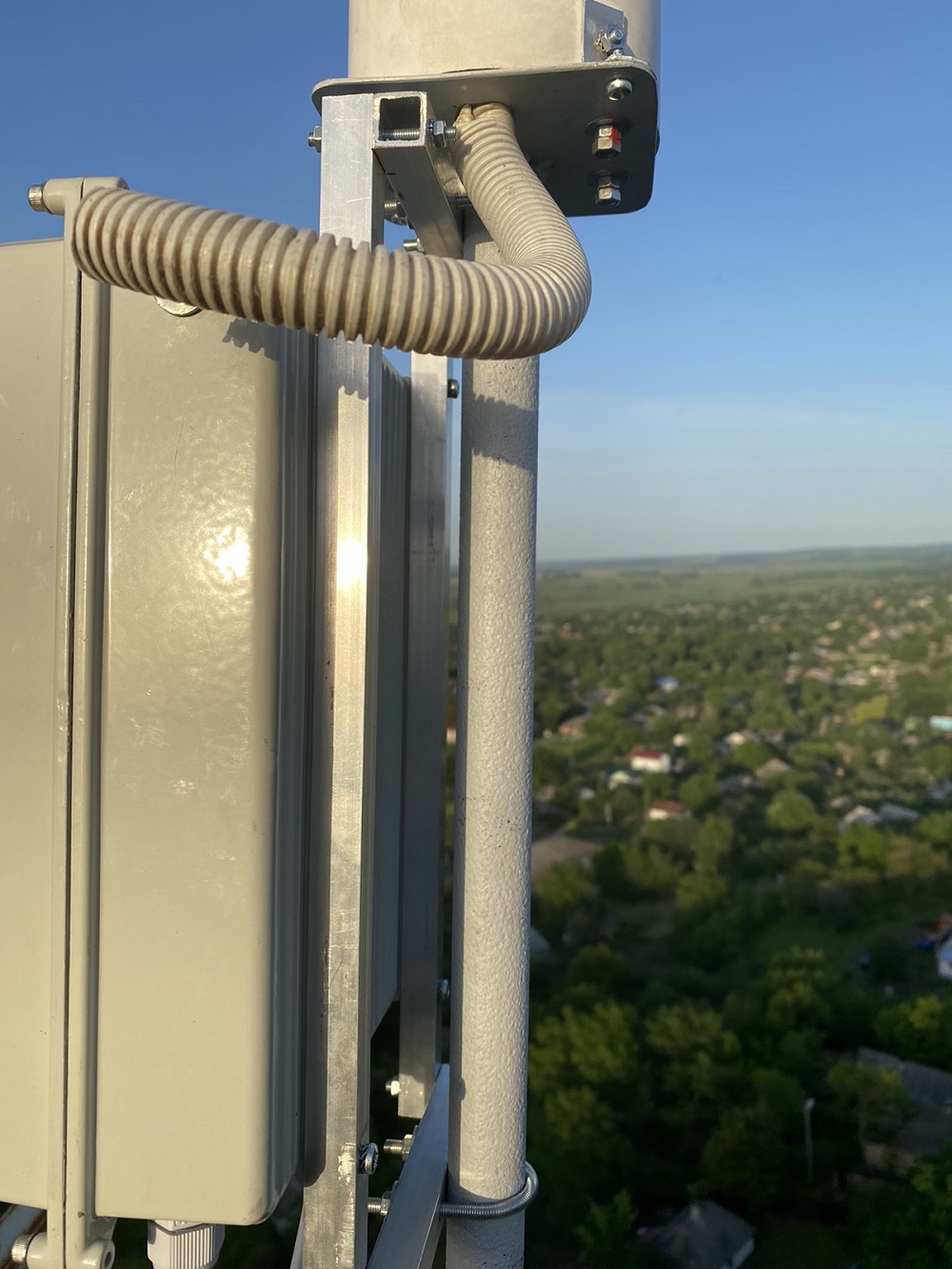

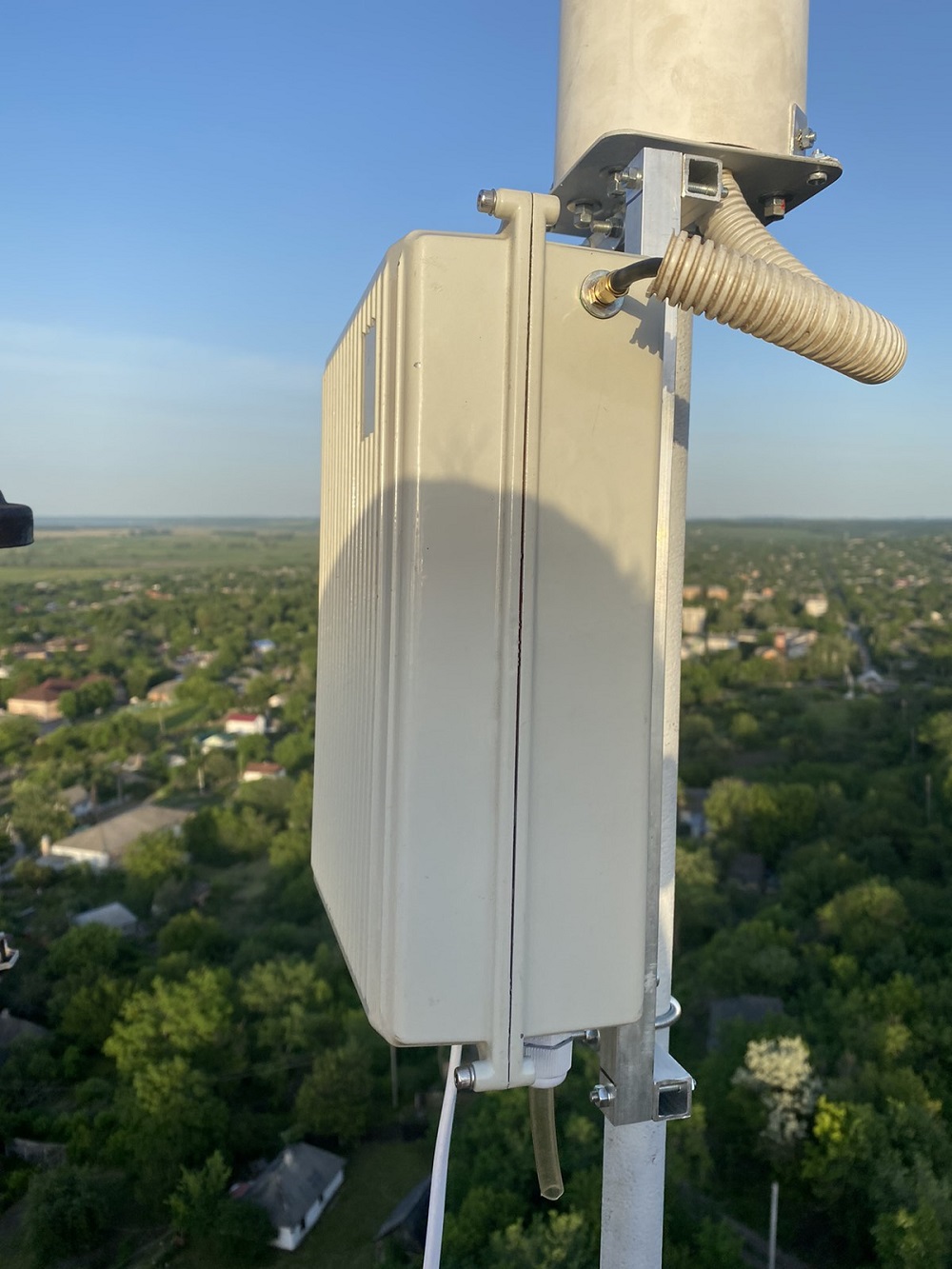

Ну и фото самого маяка уже стоящего на мачте















 Маяк работает на частоте 5760.900МГц из квадрата KN69HB круглосуточно.

Из наблюдений других радиолюбителей, маяк был слышен следующими коресспондентами: UR5LX, UT3LK, UT3LL, UR3VKC, UR3CBC, RW3WR За 250 км маяк принимается 24/7 с позиции UT3LL, а так же за 120 км с позиции UR3VKC. В пределах 30 км маяк принимается на голый SMA разъем. В моём QTH маяк закрыт горой, но несколько раз получалось на голый рупор за 40км слышать маяк через RS и иногда по вечерам на закате в прямой видимости.



А так же пару видео того как слышно маяк.

https://www.youtube.com/watch?v=_kJ5ZK6zCQE

https://www.youtube.com/watch?v=OiCwNKJJHds

https://www.youtube.com/watch?v=lJky5zkJrjM



Всем удачного освоения сантиметров, 73 de UR3VKE Антон
