Радиолюбительский шек с дистанционным управлением по интернет

Версия в формате PDF Версия для печати
Автор Frank Bosse, DH7FB, Перевод Ивана Алдашкина RA3DUT
Суббота, 22 Октябрь 2005

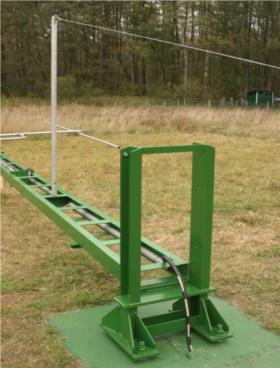

Рис 3. Б/у-шная мачта опускается по принципу флагштока. На рисунке видно вспомогательную трубу, проводку, идущую наверх мачты, и трос от лебедки, расположенной в 5 метрах от мачты. С ее помощью мачту можно опускать и поднимать.

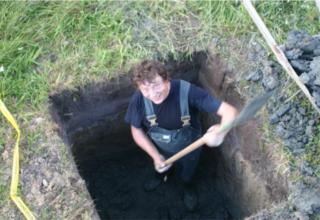

Рис 4. Автор копает яму для основания мачты. Ее размеры 1.2x1.2x1.5 м.

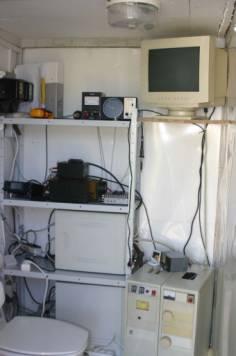

Рис 5. Телеуправляемый шек на стеллаже в туалете. Верхняя полка: блок управления повороткой; вторая полка: слева направо трансивер IC-706MKII, блок питания 12 В, транзисторный РА-“кирпич”; третья полка: пустой корпус от компьютера со схемой коммутации и разводки; нижняя полка: дистанционно управляемый компьютер. Справа внизу рядом со стеллажом расположен ламповый РА на ГС-35. На усилителе стоят приборы, на которые смотрит телекамера: КСВ-метр, цифровой термометр, светодиоды, показывающие состояние PTT.

Управление уровнем выходной мощности станции можно реализовать несколькими способами. Я выбрал наиболее простой, основанный на управлении уровнем ЗЧ, поступающей со звуковой карты компьютера. Трансивер соединен с небольшим транзисторным усилителем мощности с максимальной выходной мощностью 70 Вт. Можно также включить ламповый PA на ГС-35 (для работы EME) с помощью релейной платы компьютера. Я использую трансивер IC-706MKII. При работе режимом JT65 очень важна стабильность частоты трансивера. У меня была проблема с дрейфом частоты около 30 Гц в минуту в режиме приема, что для JT65 слишком много. Частично проблему удалось решить, установив в трансивер термокомпенсированный кварцевый генератор. После того, как я модифицировал управление включением вентилятора трансивера в режимах приема и передачи, дрейф частоты стал меньше 5 Гц в минуту, что приемлемо. Измерение дрейфа частоты очень важно для хорошей работы EME. Нужно запустить Spectran (http://www.weaksignals.com/), который, кстати, входит в пакет WSJT, настроить трансивер на частоту маяка и посмотреть диаграмму-водопад на экране компьютера. Линия сигнала не должна выходить за границы 5-герцового допуска после минутной работы на передачу на другой частоте в режиме сплит. Этого нужно добиться перед тем, как Вы начнете работать EME.
Я предлагаю Вам заранеее потратить некоторое время и все проверить шаг за шагом, система должна быть надежной. Будьте аккуратны, обращайте должное внимание на мелочи. Помните о том, что плохо закрученный разъем привел к потере марсианского зонда! В моем случае придется проехать 140 км, что займет 3 часа времени, для ремонта, который займет меньше 5 минут.
В заключение хочу сказать, что полноразмерная дистанционно-управляемая любительская станция – это реальный проект, который можно реализовать уже сейчас. Может быть, это способ не дать погибнуть любительскому радио в наше время ограничений на уровни радиоизлучения и нарастающей урбанизации.

Frank Bosse, DH7FB

-------------------------------

Перевел RA3DUT. Статья находится здесь: http://www.dh7fb.de/
