Начинаем работать на 2-х метрах EME (K6PF)

Какая аппаратура нужна для работы EME на 2-х метрах?

Во-первых, давайте рассмотрим минимальную конфигурацию станции, на которой можно сработать “биг ганов” или станции с высокой энергетикой, в предположении, что многие переменные составляющие, обсужденные выше, находятся в благоприятном состоянии. Разговор идет о CW EME на скорости обычно в диапазоне 10 – 15 слов в минуту, некоторые станции передают до 20 слов в минуту. Некоторые высокоэнергетические станции порой проводят связи SSB, но FM не используется совсем. Кроме того, JT44, цифровой вид связи, будет кратко обсужден ниже. Сейчас предполагаем CW.

Минимальная станция.

Антенны – Одиночной Yagi с горизонтальной поляризацией (не круговой), с усилением около 12.5 dBd (или около 14.6 dBi) с вращением по азимуту должно быть достаточно. Возможность элевации антенны дает дополнительную гибкость, так что Вы сможете работать большее время при видимости Луны. При отсутствии элевации у Вас только примерно 1 час “лунного времени” на восходе и заходе с потенциальным увеличением усиления засчет грунт-эффекта. Однако, в зависимости от QTH, земной шум может быть гораздо сильнее, когда антенна направлена на горизонт. Не рассчитывайте услышать собственное эхо при такой минимальной конфигурации.

Приемник, передатчик и мощность. Может использоваться любой достаточно хороший приемник и передатчик или трансивер для двухметрового диапазона, позволяющий работать CW. Для компенсации эффекта Доплера необходимо наличие расстройки по приему (RIT) или дополнительного VFO. Узкий фильтр по ПЧ (например, 500 Гц) и/или внутренний или внешний DSP помогут улучшить соотношение сигнал/шум для принимаемых слабых EME-сигналов. Минимальная необходимая мощность – транзисторный PA “кирпич” с выходной мощностью по крайней мере 150 Вт.

Предусилитель и фидер. Нужен малошумящий предусилитель с коэффициентом шума не хуже 1.5 dB. Для 2-х метров он может располагаться в шеке, если используется хороший фидер с малыми потерями. Чем короче длина фидера, тем лучше. Если предусилитель в шеке, фидер с малыми потерями минимизирует коэффициент шума при приеме и максимизирует передаваемую мощность, доходящую до антенны. Предпочтительно длина фидера должна быть до 50 футов (15 м) кабеля Belden 9913, LMR 400 или похожего. Для длительной работы на передачу рассмотрите возможность использования полувоздушного кабеля. RG-58 использоваться не должен, RG-8, вероятно, тоже - из-за потерь. Идеально, если предусилитель смонтирован на антенной мачте. Он должен быть защищен от попадания в него ВЧ-мощности при работе на передачу внутренним датчиком мощности и реле при малых мощностях и секвенсером при большом уровне мощности.

Слежение за Луной. Необходим компьютер с одной из многих коммерческих или свободно распространяемых программ слежения за Луной. Например, “Skymoon” разработки W5UN, “Z-track” N1BUG, “MoonSked” GM4JJJ, “Tracker” W7GJ, “EME Planner” VK3UM и т.д. (см. раздел ссылок). Эти программы сообщают, когда условия для EME оптимальны, когда у корреспондента есть видимость Луны и соответствие поляризации.

С кем можно сработать на минимальной станции? Автор статьи провел первые 15 EME QSO на 2-х метрах в течение 1 года, используя одиночную 13-элементную Yagi с горизонтальной поляризацией и усилением около 12.5 dBd (KLM 13LBA) и с возможностью вращения по азимуту и элевации. Использовались трансивер Yaesu FT-726R, Timewave DSP-59+ и “кирпич” TE Systems со встроенным предусилителем и выходной мощностью 180 Ватт. Усилитель TE Systems для двухметрового и 70-сантиметрового диапазонов вместе с блоком питания Astron были расположены во влагозащищенном ящике в основании 9-футовой мачты, смонтированной на крыше. Это сводило к минимуму потери в кабеле между предусилителем с усилителем мощности и антенной. Все QSO были проведены с использованием 30 или 60-минутных скедов. Вот список некоторых станций, сработанных K6PF, и конфигурации их антенн в настоящее время. Вы можете попробовать назначить скеды с некоторыми из этих станций, т.к. они все или “биг ганы” или, по крайней мере, высокоэнергетические станции.

K5GW (48 стрел), KB8RQ (8 стрел), VE7BQH (384-элементный коллинеар), K1CA (8 стрел, кросс-поляризация), W5UN (32 стрелы), HB9Q (8 стрел), IK3MAC (30 стрел), K9MRI (8 стрел), F3VS (24 стрелы– горизонт и 8 – вертикаль, скеды не назначает), KJ9I (8 стрел, кросс-поляризация), SM5FRH (24 стрелы), DL5MAE (8 стрел), W5LBT (24 стрелы), OK1MS (8 стрел), I2FAK (24 стрелы), AA4FQ (8 стрел), SM5BAE (24 стрелы), SM2CEW (6 стрел, кросс-поляризация), W7GJ (16 стрел), W0HP (6 стрел), WA9KRT (16 стрел), K2GAL (4 стрелы по 21 эл. на 15.8 м бумах), W0RWH (16 стрел), W7FG (4 стрелы по 20 эл.).

Более продвинутая станция.

Антенны – Стэк из четырех Yagi с длиной бумов по крайней мере три длины волны (3WL). Лучше с длиной бумов 5WL. Должна быть возможность вращения антенн по азимуту и элевации и антенны должны быть или с горизонтальной или с кросс-поляризацией. Кросс-поляризация поможет провести больше связей за данный промежуток времени, т.к. эффект Фарадея будет причинять меньше проблем. Усиление антенной системы должно быть более 18 dBd (20.1 dBi).

Приемник, передатчик и мощность. Предпочтителен хороший КВ-трансивер и трансвертер на 2 метра, хотя качественный двухметровый мультимодовый трансивер тоже годится. Мощность должна быть в пределах от 800 до 1000 Ватт. Больше мощности- лучше, поэтому лучше всего использовать максимальную разрешенную мощность.

Предусилитель и фидер. Должен использоваться смонтированный на антенне (мачте) малошумящий усилитель на арсенид-галлиевом транзисторе, с секвенсером, чтобы не сжечь транзистор в режиме передачи. Обычно используются раздельные фидеры для приема и передачи, фидер для передачи используется высококачественный, такой как 7/8 дюймовый полувоздушный кабель, чтобы минимизировать потери передаваемой мощности, доходящей до антенн. Тип фидера от выхода предусилителя менее критичен, но надо ставить цель получить общий коэффициент шума приемной части от 1.0 до 1.5 dB.

Компьютер. В дополнение к программе слежения за Луной, такие программы, как “FFTDSP” разработки AF9Y, “DSP Blaster” K6STI, или “Hamview” или “Spectran” I2PHD и IK2CZL помогут обнаружить слабые сигналы (см. раздел ссылок).

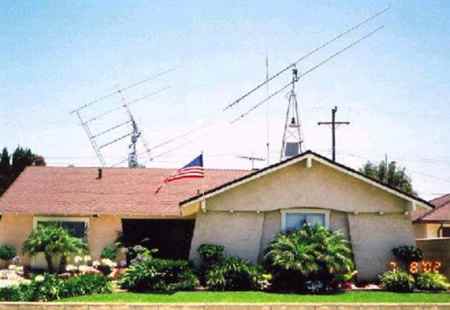

На фотографии А показаны антенны K6PF. Две антенны на девятифутовой мачте на крыше – это KLM 13LBA для двухметрового диапазона и KLM 30LBX для 70 см. В ящике у основания мачты находятся БП Astron и усилители TE Systems для 2 м и 70 см. Обе антенны имеют горизонтальную поляризацию и вращаются по азимуту и элевации. Антенны сзади дома – это четверка M^2 2MPX20 для 2 м EME. Это кросс-поляризованные антенны с элементами в горизонтальной и вертикальной плоскостях и возможностью переключения между ними. Фото Б показывает с более близкого расстояния четверку кросс-поляризованных Yagi K6PF.
