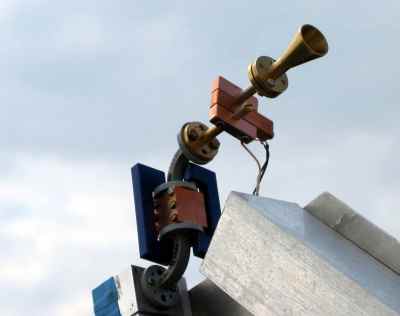

Страница 1 из 3 Первые эксперименты относятся к тому времени, когда я готовился к проведению связи через Луну на 24 ГГц. В феврале 2002 года установил на антенну 2,4 м облучатель и диодный смеситель DB6NT. Коэффициент шума при этом был около 8 дБ в DSB режиме (без подавления зеркального канала). Получил следующие данные: шум Солнца составил 4,9 дБ для угла места 24°; 3,5 дБ для 12° и 0,6 дБ для 3,5°. Шум Луны составлял около 0,3 дБ для 50°. Сразу стало ясно, насколько велики здесь потери в атмосфере. Ведь при отсутствии потерь шум Солнца от угла места не зависит.

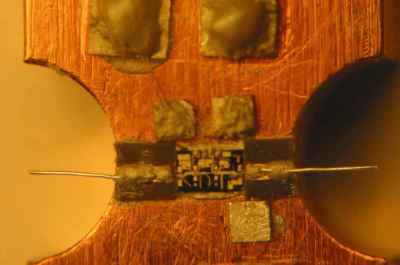

Следующий этап – это лето 2002 г. Удалось достать несколько чипов CHA2157 производства “United Monolithic Semiconductions”. Об успешных опытах с данным чипом на 47 ГГц незадолго до этого сообщил Michael DB6NT. Решил сделать усилитель сам, заменив сварку на склейку серебросодержащей эпоксидкой. Сложнее всего было приклеить двадцатимикронные проволочки к контактным площадкам чипа и при этом не измазать весь кристалл эпоксидкой. К сожалению клей, которым я пользовался, оказался не очень свежим и уже слегка загустевшим. Поэтому требовалось некоторое время, для того, чтобы капелька эпоксидки сползла с кончика иглы на площадку. Это было самым трудным. Как оказалось, при работе под микроскопом человеческие руки способны обеспечивать управляемые движения, измеряемые единицами микрон. Однако, зафиксировать положение руки с высокой точностью практически невозможно. Поэтому нанесение клея на площадки потребовало большого напряжения. Тем не менее, со второй попытки усилитель удалось склеить.
Это позволило сделать полноценный приемник с подавлением зеркального канала. Для этого использовал фильтр, который предложил в свое время Peter OE9PMJ (к сожалению он скончался в июне 2004 года. Это был выдающийся специалист и прекрасный человек. Бессменный лидер в диапазонах 23 и 13 см). Фильтр показал прекрасный результат. Даже при первой промежуточной частоте 144 МГц он обеспечил несколько десятков децибелл подавления зеркального канала. А ведь это все равно, что использовать в диапазоне 2-х метров первую ПЧ = 455 кГц. И это при потерях в фильтре всего около 1,5 дБ. К сожалению, результирующий коэффициент шума померять было нечем, однако, шум Солнца поднялся уже до 7 дБ при высоте 42 градуса над горизонтом.
Стало ясно, что проблема малошумящего усилителя в приемнике решена. Оставалось сделать второй каскад и оптимизировать входные цепи.
