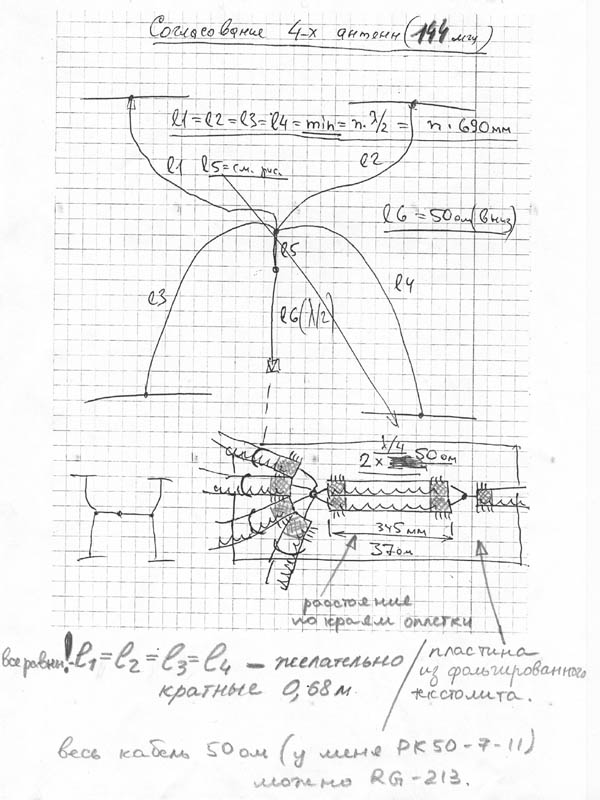

Название: soglas.jpg
Имя файла: soglas.jpg
Дата добавления: 02.02.2005 13:59
Добавлено: rx3dr
Описание: схемка
просмотров: 14186

05.02.2005 14:31
Image of commentандрей сообщает:
не понятно... зачем все это нужно? но наверное что-то серьезное и умное Very Happy
05.02.2005 23:02
Image of commentra3aq сообщает:
надо иметь ввиду, что размеры приведены для кабеля с коэффициентом укорочения 0.66
18.03.2006 19:23
Image of commentUX7V сообщает:
Что-то не вяжется! От каждого полотна через полуволновый повторитель сигнал оказывается подключенным к параллельному соединению трех остальных полотен и трансформированного в 4 раза сопротивления ...
27.03.2006 17:08
Image of commentrw3ac сообщает:
Здесь все правильно: 4 антенны параллельно по 50 Ом - 12.5 Ом запитываются через четвертьволновый трансформатор 25 Ом : 25*25=12.5*50
13.09.2009 21:48
Image of commentAndrej RU4AA сообщает:
КСВ между отдельной антенной и точкой собирания(разветвления)1:4.Типичная ошибка "фазировщиков".
17.09.2009 19:52
Image of commentRA9QAW сообщает:
Коробочки запаяны герметично или имеется отверстие для конденсата?
