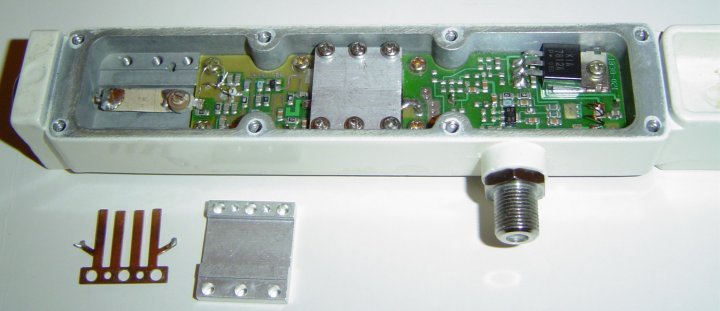

Здесь изображен доработанный ММДС конвертер со стороны расположения УВЧ, ПФ и УПЧ.

 Рядом с доработанным конвертером показан демонтированный входной полосовой фильтр на частоты 2.5-2.8 ГГц и его конструкция.

Второй такой фильтр (он посередине, после двухкаскадного входного усилителя) перестроен на 1296 МГц путем замены в нем фторопластовой пленки, являющейся диэлектриком в конструктивном конденсаторе на более тонкую.
