Вывод ПЧ 135.495МГц в трансивере Kenwood TS-2000X

Версия в формате PDF Версия для печати
Автор Александр Наумычев, RX3DR
Четверг, 14 Январь 2010
После работы в полевых днях и общении с Николаем UA3DJG ,родилась мысль сделать обзорную панораму для диапазона 23см. Но для этого нужно было вывести сигнал до фильтра ,чтобы иметь широкую полосу просмотра. Все возможные варианты ПЧ трансивера не давали такой широкой полосы.

Прошло почти полтора года после такой мысли. На форуме Краснодарского сайта

задал несколько вопросов и получил от Василия UU2JJ предложение , попробовать вывести первую ПЧ из блока 23см. Долго не решался заалеть внутрь блока 23см ,да и еще что-то там приспосабливать(трансиверу только год). Посмотрев схему согласился ,что можно взять сигнал с разъема CN8 .

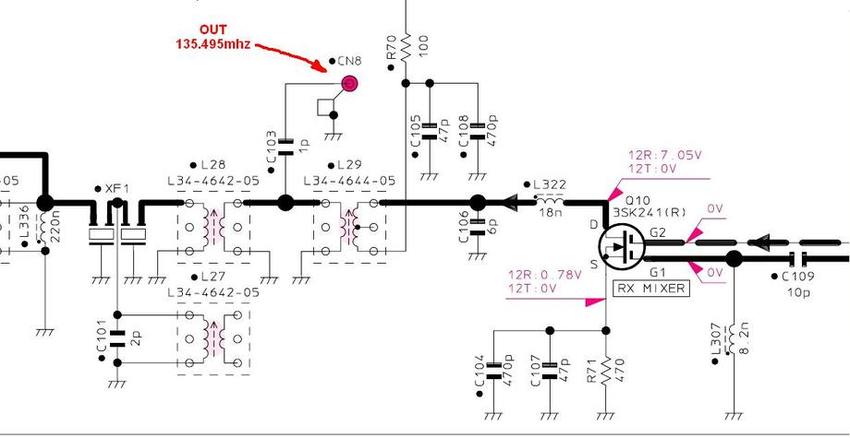

Схема из мануала.

В Интернете, посмотрел как делают согласующий каскад для вывода ПЧ и решил остановиться вот на такой схеме.


Была сделана печатная платка в экранчике , транзисторы применил SST310 SMD (спасибо за них Володе RV3GC!)

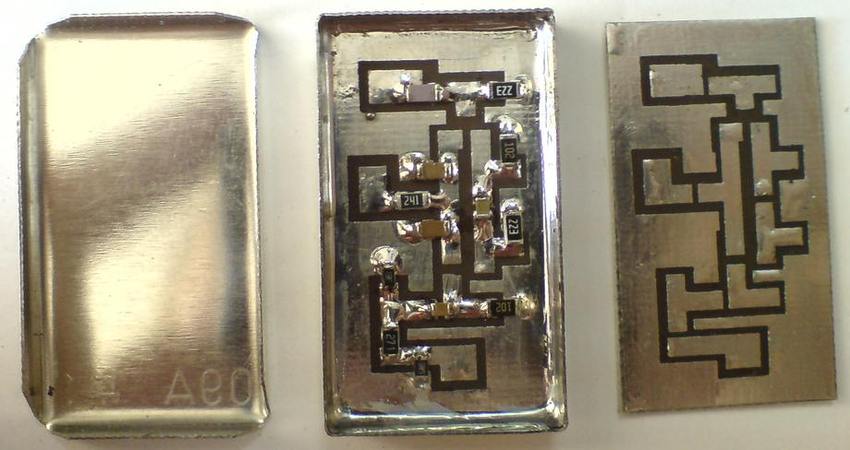

Фотка печатки







Самое трудное, что пришлось испытать найти ответный разъем для состыковки с разъемом CN8 платы блока 23см.




Фото разъема CN8 установленного на плате .

Его откусил от платки WI-FI. Вот как он выглядит.


Место установки платки и сам разъем , видны на фотке.

Припаяв кабелек с разъемчиком к своей плате , я вывел и выходной разъем SМА для установки его на корпусе трансивера. Этот кабель (SF-086) уже подгонял прямо на месте в трансивере , а уж потом напаивал сам SМА разъем. Проводом МГТФ вывел шнурки питания платки и пропустил их еще в кембрик.

Коробочка с платой установлена на липучке (прокладка из пористой бумаги и с двух сторон клеевая основа).





Провода питания платки, я подключил к силовым контактным площадкам питания платы усилителя 144 и 430. Питание по плюсовому проводу пустил через диод 1N4007 для гашения напряжения (может он был и не обязателен?)

Место подключения питания платки ПЧ.


Для установки разъема , пришлось немного расточить вентиляционное отверстие .

Чтобы опилки не попали на плату при расточке отверстия , подложил кусочек тряпочки, а после расточки все опилки собрал пылесосом.






Разъем куплен в www.wifilab.ru и там же кабель SF-086 полужесткий.




Просчитался чуть, поставил высоко разъем SMA ,надо было поставить в следующую вентиляционную щель, так как у меня он немного мешает закрыванию крышек !

Но не беда ,все получилось сделать , закрыть крышки и экран РА 144 и 430 Мгц.


Далее проверил уровень на этом разъеме на анализаторе , при подаче на вход трансивера сигнала маячка.

По мануалу на трансивер расклад такой






В нашей точке ,транзистор Q10 -87dBm ,плюс наш АТТ в платке -20dBm , в сумме при входном сигнале в -113dBm имеем -107dBm. Если на входе уровень ниже ,то сами понимаете насколько слабее на нашем разъеме будет сигнал.

После чего пришел к выводу что надо добавлять внешний усилитель на 135.495мгц ,чем сейчас и занимаюсь.

Всем удачи! 73!GL de RX3DR Александр.
