VHF панорама для Kenwood TS-2000x

Используемое программное обеспечение:

• Power SDR IF Stage v.1.19.3.5 by WU2X
• Ham Radio Deluxe v.5.0 by PH1PH
• Windows 7 Home х32


Используемое аппаратное обеспечение:

•  Kenwood TS-2000X
• Rig Expert Standart
• Звуковая карта CAKEWAIK by Roland
• Ноутбук LENOVO Y550


Вывод ПЧ из TS-2000X сделал в соответствии с рекомендациями UT7GA

http://uu2jj.ltd.ua/sdr_144_432.htm

http://uu2jj.ltd.ua/sdr_1296.htm

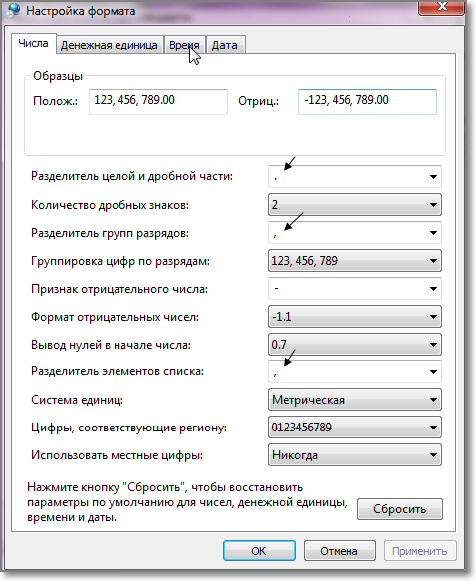

До установки программ, измените настройки региональных параметров в Windows 7:

Установите  Power SDR IF Stage v.1.19.3.5 и Ham Radio Deluxe v.5.0

Установите драйвера Rig Expert Standart и внешней звуковой карты .

Измените настройки  Power SDR IF Stage v.1.19.3.5 в соответствии с нижеприведенными скриншотами :

Запускаем Ham Radio Deluxe.Затем Power SDR IF Stage.

Если сделать наоборот,PSDR выдаст ошибку

Если у Вас не включен в сеть трансивер, ошибку выдаст Ham Radio Deluxe:

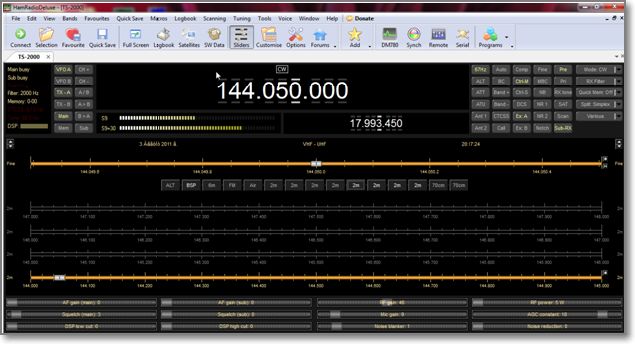

Если все сделано правильно,Ham Radio Deluxe выдаст следующую картинку:

A PSDR будет выглядеть так:

Внешний вид  конструктива двух панорам (одна платка для ПЧ  144-432mHz  41895kHz ,вторая  для  ПЧ 1296mHz 135495kHz) от US5EAN выглядит так:

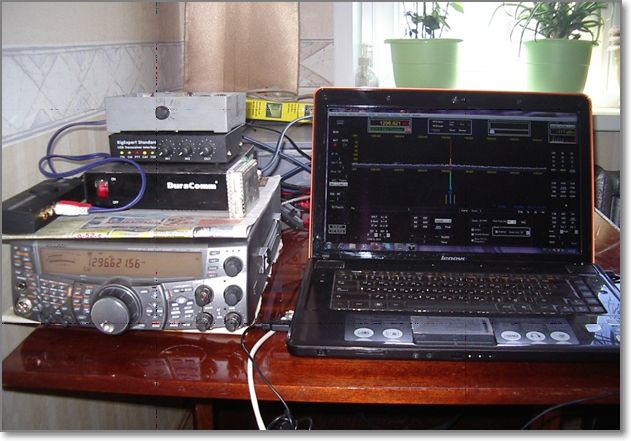

Весь комплекс:

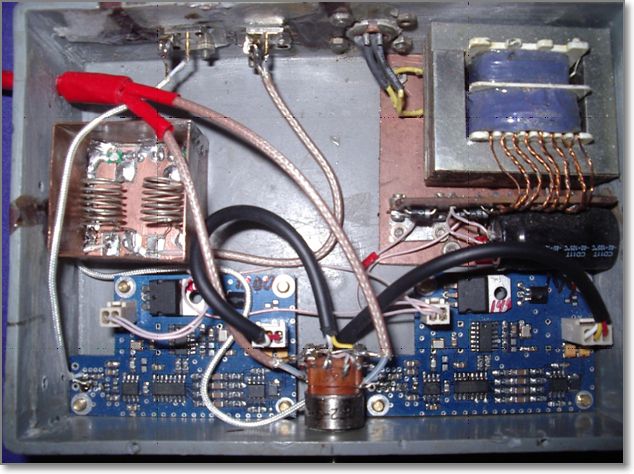

При первом включении, был сильно разочарован. Много несущих вижу, но не слышу  на TS-2000. В очередной раз помог Александр UT7GA,посоветовав установить полосовой фильтр на частоту ПЧ 144мГц. Он включен между буферным каскадом, установленным в TS-2000 и входом  SDR(расположен в коробочке, которая стоит на RigExpert Standart  на фото). Теперь коробочка с платками SDR и фильтром ПЧ  на 41895кГц выглядит так

Данные полосового фильтра ПЧ:F-41895кГц.Полоса пропускания по уровню -3db   1-3мГц. У меня получилось 3мГц. Катушки ПФ  бескаркасные диаметром 10мм -8 витков посеребренного провода диаметром 1мм. Отвод от 1 витка. Расстояние между катушками  5-6мм. Схема ПФ:

Несколько полезных советов для решения   проблем, с которыми я столкнулся при подключении SDR панорамы.

1. Кабель, купленный у дилера Rig Expert Standart ,точнее разъем  на конце кабеля  (13pin)  для KENWOOD 2000 (ACC2) не очень хорошего  качества и, вероятно, требует  доработки. Практически может проявляется так: при переходе через 144000 (в минус по частоте)при управлении от HAM RADIO DELUXЕ  трансивер произвольно переходит в режим TX.Дальнейшая перестройка (в плюс по частоте)при переходе 144000 оставляет трансивер в режиме TX.Спасает только закрытие программы HRD ,передергивание разъема и  далее, все запустить по новой.
2. Для корректной работы PSDR IF Stage в плане   программного подавления  зеркального канала, требуется кратковременное и периодическое присутствие на частоте ПЧ TS-2000   мощного сигнала с уровнем не менее S9+. Придется изготовить 2 генератора  на частоты ПЧ.Для 144мГц  и 432мГц -41895кГц,для 1296мГц-  135495кГц
3. Не используйте две одновременно включенные по питанию платы, пытаясь переключать только выводы I и Q ,идущие от плат на звуковую карту. Обязательно ,одновременно, с коммутацией сигналов I  и Q  от каждой из плат, снимайте напряжение питания с  неиспользованной в данный момент   панорамы.
4. Для соединения SDR  и звуковой карты  не подойдет кабель  от китайских дешевых шнуров типа VHS-SCART-тюльпан   итп., стоимостью менее 100руб. Экранировки центральной жилы там просто нет. Можно использовать мягкий коаксиал произвольного  волнового сопротивления, аккуратно припаяв к его концам  разъемы  типа “тюльпан» (бюджетный вариант). Денег  для реализации практически не потребует, но  работать  будет.
5. Не пытайтесь  зафиксировать  плату буферного каскада  панорамы  US5EAN внутри TS-2000 исключительно  двойным скотчем. Отваливается  почти сразу. Со всеми вытекающими.Повиснув на кабельках  out-input,тем не менее, может легко замкн уть  что то рядом расположенное.Зафиксировать платку можно припаяв к “земле”  платы жесткий медный луженый провод, который другим концом зажать под близко расположенный болт в трансивере.


Надеюсь, информация кому то поможет.

Еще раз отдельное спасибо за  консультации Александру  UT7GA.

73!Игорь.ua3pf.
