УКВ усилитель мощности UR5YCW на металлокерамическом триоде ГИ-7Б

Версия в формате PDF Версия для печати
Автор UR5YCW, Мельничук Василий
Четверг, 11 Март 2010
УКВ усилитель мощности на металлокерамическом триоде ГИ-7Б. УМ проектировался для мобильной УКВ ЧМ радиостанции ADI AR-146, хотя часто качается переносной радиостанцией Rexon RL-115 (0,25 – 5 Вт).


И так схема (Рис. 1), её можно разделить условно на 3 части: входная катодная, выходная анодная и управление RX/TX.


1. Входная катодная часть состоит из С1, С2, С5, С6, С7, L1, L3, L4, собрана в подвале шасси возле выводов катода и подогревателя и заключена в экран, который сверху закрывается крышкой. L1 состоит из 5-ти витков из посеребренного провода диаметром 0,5 мм, диаметр намотки 10 мм, длина намотки 15 мм. Специальной панельки под лампу не изготавливал, в шасси просверлил отверстие под диаметр сетки и прижал со стороны анода расточенным разъемом питания к выступу сетки, к выводам катода и подогревателя сделал простые хомутики из медной шины шириной 8мм (Рис. 2).


2. Выходная анодная часть (Рис. 3)


состоит из С8, С3, С4, L2, L5. L5 состоит из 3-х витков из посеребренного провода диаметром 1мм, диаметр намотки 30 мм. С3 и С4 (Рис. 4)

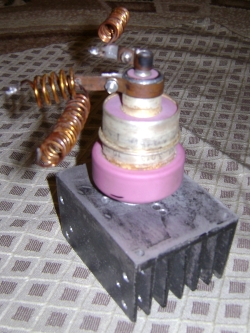

взяты от антенного блока радиорелейной станции Р-405. Связи с тем что вентилятор у нас дует сбоку, то эффективность родного радиатора лампы ГИ-7Б падает до 10-20 % от номинального, поэтому его пришлось поменять на радиатор от транзистора. Расстояние от радиатора анода до корпуса не менее 4 см (Рис. 5).



3. Управление (Рис. 6)


RX/TX срабатывает при появлении ВЧ сигнала на входе УМ. Данная схема опробована в нескольких УМ для ЧМ и показала себя достаточно надёжной в эксплуатации. При переходе на передачу контактами К4 подключается стабилитрон D7 на напряжение стабилизации 22 В, хотя лучше было бы сделать стабилизатор на транзисторе с плавной регулировкой напряжения стабилизации (Рис. 7).



При настройке транзисторного стабилизатора его подключают к стабилизатору тока на 0,5 А (при напряжении стабилизации 25 – 30 В), замыкают контакты К4 и подбором сопротивления резистора R4ст (лучше заменить его подстроечным) добиваются плавного изменения напряжения от 25 до 6 В, возможно придется подобрать стабилитрон D1ст. Транзистор VT1ст крепится на радиаторе.

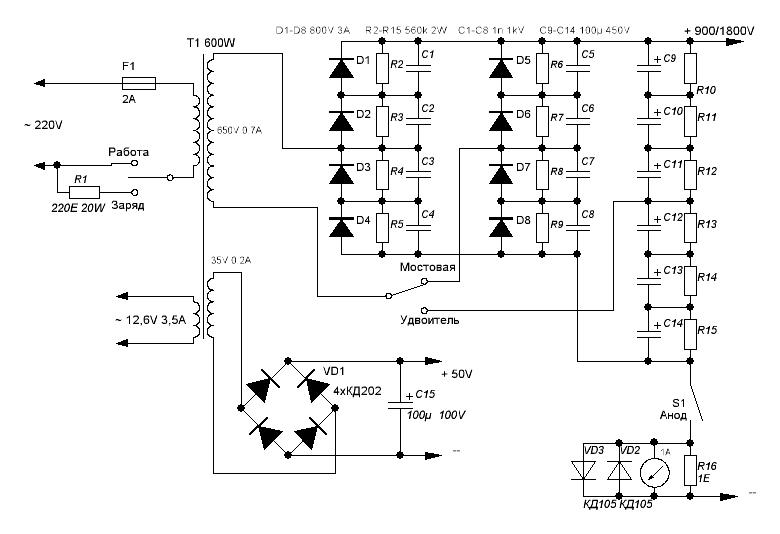

Блок питания УМ (Рис. 8)


отдельный, универсальный для самодельных ламповых усилителей (Рис. 9),


в нем предусмотрено два варианта переключения схемы выпрямителя анодного напряжения – мостовая (900 В) и с удвоением (1800 В).
Вентилятор обдува установлен так чтоб 1/3 воздушного потока попадала на катод лампы, а 2/3 на анодный радиатор (Рис. 10).


Так как вентилятор имеет свой отдельный шнур питания – то пришлось поставить защиту от забывчивости на реле Р5 – накал подаётся только после включения вентилятора.
Дроссели L2, L3, L4 состоит из 20-ти витков провода ПЕВ-2 диаметром 0,7 мм, диаметр намотки 10 мм, длина намотки 40 мм.
Реле Р1 типа РЭС-22, Р2 – РЭВ-2/7, Р3 – РЭВ-15, Р4 – РЭС-22, цепочка R8C21 обеспечивает задержку включения смещения лампы.
Лампы ГИ-7Б тренировал два дня с перерывами на ночь, с плавным повышением напряжения накала с 2 В до 6 В в первый день и с 6 В до 12 В во второй день, при этом нужен вентилятор для охлаждения катода. В принципе, в данной конструкции можно применять и другие металлокерамические лампы, соответственно с предельными эксплуатационными характеристиками.
Настройка: после проверки правильности монтажа подать питающие напряжения (Uа +1800 В, Uн ~12 В, Uупр +50В), после 10-ти минутного прогрева лампы, замкнуть контакты К4 и подбором стабилитрона D7 необходимо установить ток покоя лампы в районе 40 мА (напряжение смещения 20 - 22 В). В случае применения транзисторного стабилизатора (Рис. 7) подбором сопротивления резистора R4ст добиваются необходимого тока покоя лампы. Подключить эквивалент нагрузки. Подать на вход УМ возбуждение 10 Вт (145 МГц) конденсаторами С1, С2 настроить входной контур и конденсаторами С3, С4 настроить выходной контур по максимуму напряжения на разъеме антенны по показометру, ток анода при этом возрастает до 190 – 220 мА. Возможно придется повозится с L5, растягивая и сжимая витки катуши загнать максимум АЧХ УМ на середину FM диапазона (145,5 МГц).
При входной мощности 10 Вт выходная мощность составляет около 200 Вт коэффициент усиления по мощности равен 20.
Внешний вид усилителя (Рис. 11).


Успехов вам в конструировании.

UR5YCW, Мельничук Василий, г. Черновцы, Украина.
