Самостоятельное изготовление антенны 50элементов 1296 МГц RA3AQ

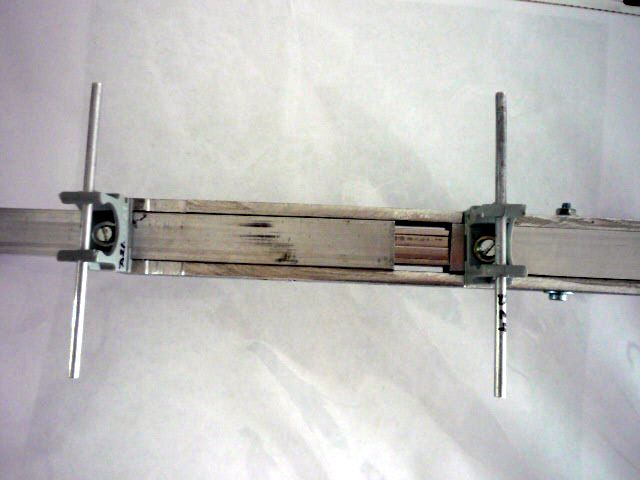

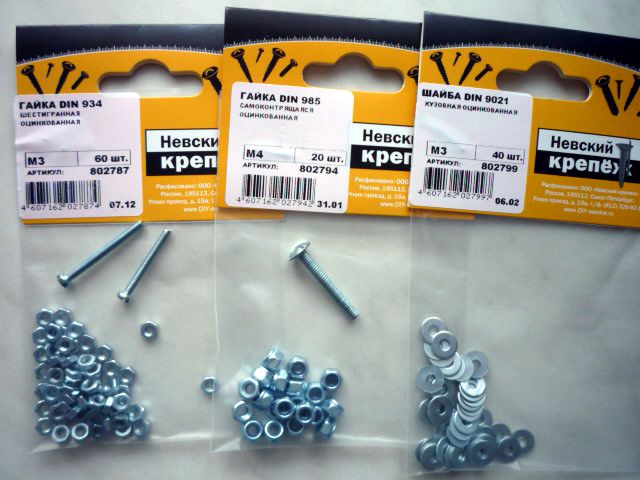

 На нашем портале было озвучено много неплохих идей по изготовлению антенн, осталось лишь выбрать подходящее для меня. Было решено изготовить антенны из квадратного профиля 15х15 мм, пластиковых клипс и имеющегося в наличии алюминиевого провода  3 мм., хотя пожалуй, более качественно директоры получилось бы из провода 10 мм2, 3,5 мм. Клипсы к квадратному буму решил крепить оцинкованными винтами 3,0х25 мм.

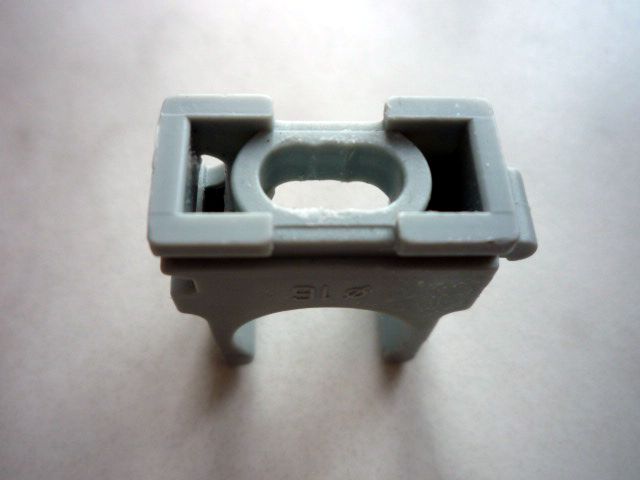

Клипсы выбирал, исходя из стоимости, удобства работы и материала. Все, что выбрал, проверил в микроволновке на нагрев. Самыми подходящими для работы оказались вот такие:

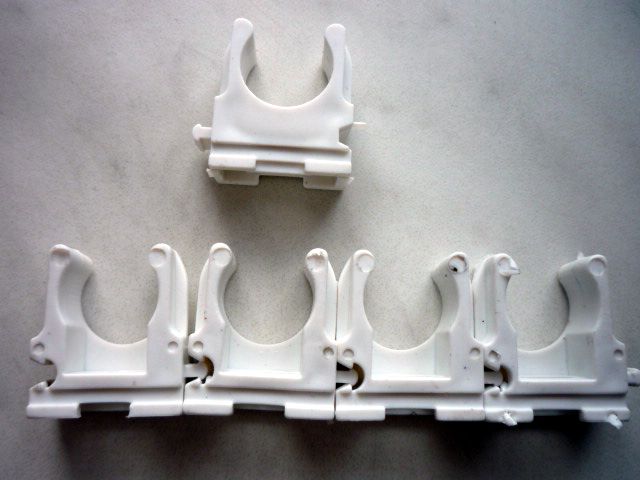

Жаль,что их хватило только на одну антенну, пришлось выбирать между этими:

и этими:

Второй вариант клипс более затратный по времени - нужно много потрудиться, чтобы зафиксировать на буме, поэтому я выбрал «Симтековское» изделие (не реклама). Эти клипсы изготовлены из более мягкого материала, но директоры на этот диапазон имеют небольшие размеры, и жесткости, я думаю, хватит. Размечал клипсы штангенциркулем с острыми концами, подготавливал ножом, сверлил с двух сторон, сначала сверлом 1,5 мм, затем немного под углом внутрь - 2,9 мм. Отверстие сверлил на высоте 23 мм от основания клипсы. Это расстояние было рассчитано для правильного размещения стакана с вибратором. Изготовление вибратора было хорошо описано в статье RA3AQ – «Активный элемент для яги на 23 см». Небольшие изменения были сделаны для защиты от воды - эту идею подсмотрел на форуме, а доработал сам. Щель в трубке стакана пропилил 3 мм шириной, все части стакана отшлифовал, посеребрил раствором азотнокислого серебра (можно отработанным фиксажем, взятым в фотолаборатории после обработки пленки), чтобы меньше подвергались коррозии на улице, припаял разъем. После этого, в среднюю часть стакана, ниже пропила, аккуратно вплотную впрессовал фторопластовую пробку 8 мм толщиной. Как показала практика изготовления, достаточно толщины 4 -5мм, меньше будет изменение расчетных характеристик стакана, затем припаял вибратор. Верхний край пробки находится вровень с пропилом. Замеры характеристик полученной конструкции не проводил, ввиду отсутствия времени. Бум разметил, затем сверлил с двух сторон, чтобы не пенять потом на кривизну…. дрели. Дальше все видно из фотографий. Клипсы для крепления директоров применил, исходя из того, что при использовании вибратора со стаканом, элементы необходимо поднять над бумом на определенную высоту. Бум - коррекцию можно не применять - влияние материала невелико, так как антенна широкополосная. При изготовлении одной стрелы необходимо увеличить жесткость бума. Вариантов много. Я собираю двойку антенн. Жесткость конструкции обеспечена тремя метрами профиля 15х30х2 мм между антеннами, вертикальная поддержка в трех точках - по краям внутреннего профиля, и в середине антенны. Вся конструкция закреплена на стеклопластиковой трубе  30 мм., которая крепится на верхнюю часть мачты. Фото антенны в сборе и замеры КСВ выложу позже, когда закончу всю работу. Предварительные замеры КСВ антенны прибором Diamond SX-1000 не сильно отличаются от расчётных данных. Такую антенну можно изготовить в сравнительно короткие сроки в обычной городской квартире, используя минимум инструмента. Стоимость материалов для двойки антенн в сборе у меня получилась меньше двух тысяч рублей. Как будет работать и сколько времени прослужит, покажет время. Если кому-то смог помочь своими фотографиями и описанием работы, буду очень рад.

Небольшое дополнение к сказанному: рефлектор находится всего в 1мм над стаканом вибратора, вероятно, нужно пересчитать его длину с учетом бум - коррекции. Я просто увеличил длину рефлектора на 2мм. Думаю, характеристики антенны изменятся не очень сильно, тем более, что при изготовлении, транспортировке и установке антенны на мачту возникнут свои корректировки размеров, а птицы по - своему настроят резонанс. Антенна очень широкополосная, с большим коэффициентом усиления, и после установки на мачту, надеюсь, добавит новых корреспондентов в аппаратном журнале. Успехов, 73! Евгений RA1QFY.
