Маяк для диапазона 1296МГц

Версия в формате PDF Версия для печати
Автор Николай Мясников, UA3DJG
Четверг, 03 Июнь 2010
Данная конструкция не содержит оригинальных решений и претендует только на звание «Рабочей лошадки»


Монтаж маячка (кроме пик-контроллера выполнен на плате из 2-х стороннего фольгированного стеклотекстолита толщиной 1.5мм на опорных площадках, вырезанных на верхней стороне резаком из полотна от ножевки по металлу.
Линии L1, L2, L3 имеют размер: 18х4мм и тоже вырезаны на плате. Оставшаяся фольга верхней стороны служит «массой» и соединяется с нижней фольгой платы по периметру кусочками фольги. Часть платы размером 40х80мм опаивается экраном из жести высотой 20мм и закрывается крышкой. Это необходимо для уменьшения просачивания остатка несущей возбудителя-гетеродина на выход. Вырез в плате служит для установки модуля RA18H1213G. Рядом с выходной ножкой модуля через отверстие выходит центральный штырек выходного разъема «N-типа». Плата пик-контроллера стоит рядом вертикально (её размер: 35х35мм) и соединена с платой маячка «внавес»
Настройка:  Отключаем питание от 2-й ножки модуля М2(отпаиваем смещение) Отпаиваем конденсатор 2.2пФ от мервой ножки модуля М2 и подключаем к нему QRP-метр. Подаем постоянное напряжение  +12..13в на гетеродин-возбудитель (в обход Т3). Убеждаемся, что на 14-й ножке М1 присутствует паспортное напряжение +3.3в. Крутим подстроечники фильтров и перемещаем точки подключения к линиям, добиваясь максимальной мощности гетеродина (примерно 30мВт). Далее подпаиваем Rсм и подбирая его величину, добиваемся Рout=2.5...3Вт.

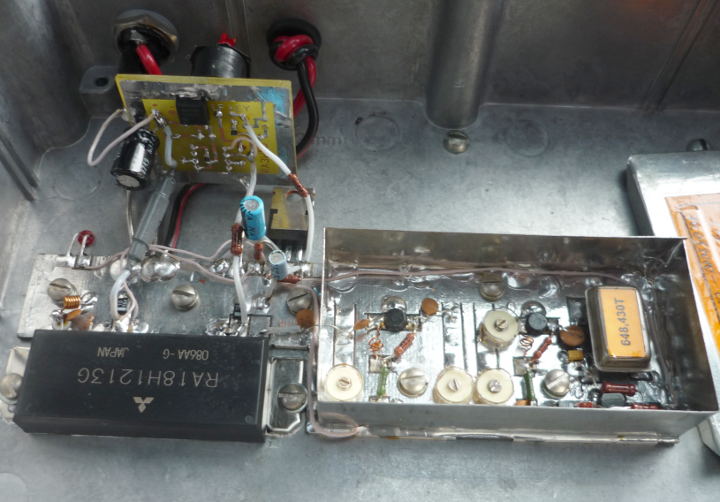

Фото готовой конструции
