Многие любители лунных связей на 23см используют облучатели с круговой поляризацией, описанные ранее . Для работы в тропо круговая поляризация не нужна, т.к. большинство станций используют горизонтальную поляризацию. Самый простой вариант — сделать дополнительную сменную секцию квадратного волновода.
Секция получается гораздо короче, чем секция с септумом, что позволяет устанавливать облучатель на легкие параболы, применяемые в полевых условиях. Секция волновода имеет квадратное сечение 143х143мм (внутренний размер) и длину от задней стенки 250мм. Расположение зондов рассчитано для двух вариантов: - с разъемом N-типа
- с разъемом СР50-165ФВ
1. Зонд с разъемом N-типа. Внешний вид использованного разъема
Данный разъем легко монтируется на волновод любой толщины, имея при этом хорошие параметры, т.к волновое сопротивление линии по длине отверстия сохраняется равным 50 ом. Важно: фторопласт разъема должен выступать над поверхностью волновода на 2мм.
Зонд изготовлен из медного прутка, в котором с одной стороны просверлено отверстие 1.5мм для запайки на разъем. Материалом может служить, например, центральная жила кабеля 10DFB диаметром 3.5мм.
В таблице 1. приведена зависимость расстояния от задней стенки до оси разъема (L) и длины медного стержня (PL) от его диаметра Таблица 1. Диаметр [мм]
| L [мм] | PL [мм] | | 2,0 | 59,7 | 47,4 | | 2,5 | 60,1 | 46,9 | | 3,0 | 60,4 | 46,4 | | 3,5 | 60,7 | 46,0 | | 4,0 | 60,8 | 45,5 | промежуточные варианты можно взять из графика

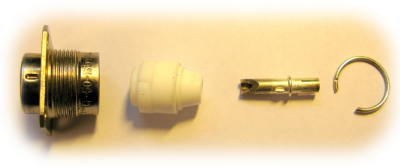

2. Зонд с разъемом СР50-165ФВ Внешний вид разобранного разъема

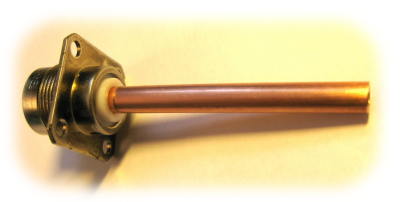

Здесь все несколько сложнее, чем в случае с разъемом N-типа. Толщина стенки волновода влияет на электрические параметры. Все цифры ,приведенные ниже, даны для волновода, имеющего толщину стенки 1.5мм. При другой толщине стенки волновода потребуется коррекция как минимум длины зонда.  Фторопластовая втулка имеет с обратной стороны выемку чуть больше 6мм в диаметре, поэтому в качестве материала для зонда взята медная трубка внешним диаметром 6мм и толщиной стенки 1мм. Такую трубку можно найти на строительных рынках. Трубка вставлена во фторопласт до упора на глубину 4.6мм и запаяна на центральную жилу разъема.
Длина отрезка трубки (PL) - 48.1мм Расстояние от задней стенки до оси разъема (L) - 53.1мм
Оба варианта имееют полосу пропускания больше 100МГц по уровню обратных потерь -20dB (что соответствует КСВ 1.2)  Хочу отметить, что при точном повторении размеров, КСВ облучателя получается удовлетворительным без настройки. |
