Индикатор мощности и КСВ с отображением температуры

Версия в формате PDF Версия для печати
Автор Виктор, R3KR
Четверг, 01 Октябрь 2020

  Индикатор мощности и КСВ очень важная деталь в любом усилителе мощности. Важно, чтобы индикатор был прост и информативен.

  Так, мне попалась программа, написанная Кукиным Николаем Николаевичем, за что ему большое спасибо. К сожалению, автора уже нет, но проект жив и получил новое воплощение

   Программа находится в свободном доступе и не требует большого умения, чтобы ей воспользоваться.



Ссылка на оригинал

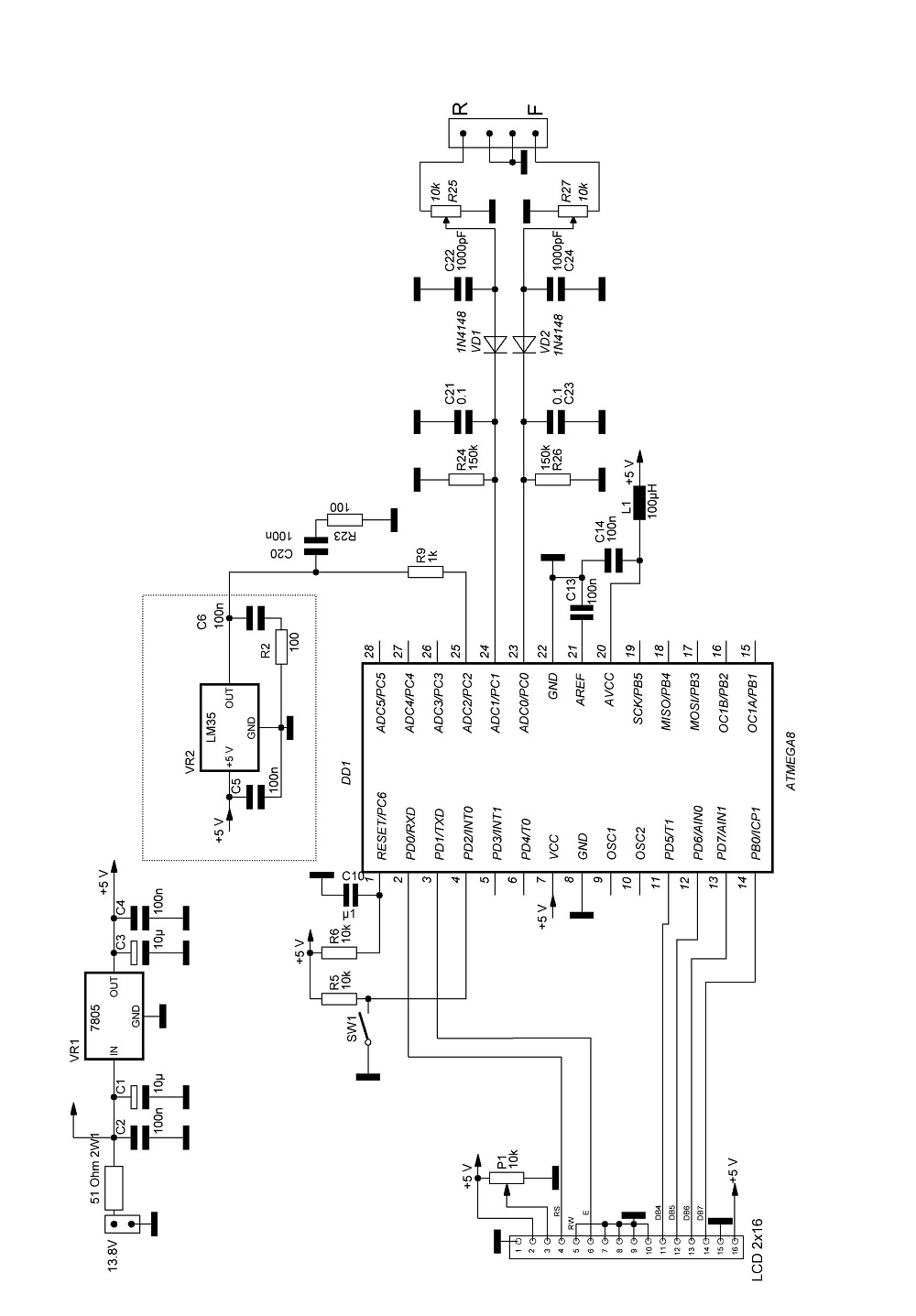

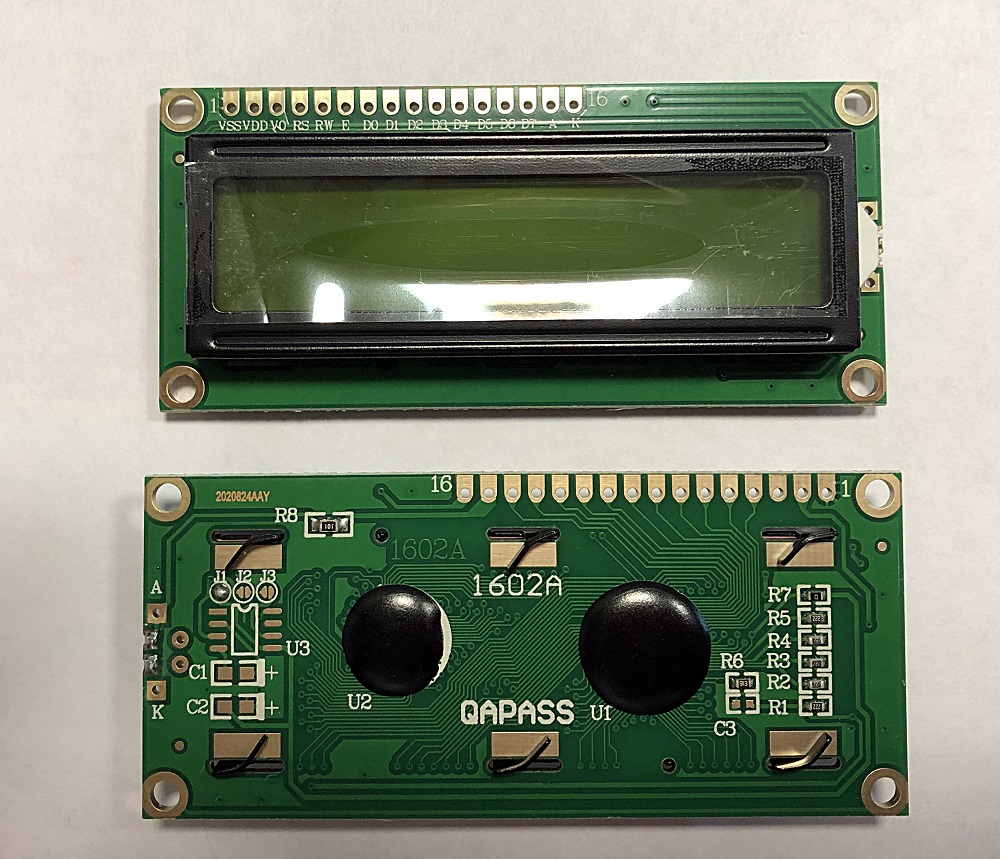

  Индикатор собран на микросхеме ATMEGA8 с применением датчика температуры LM35, дисплей 1602 HD44780. Все детали доступны и недороги.


  Преимуществом данной конструкции является отображение пикового значения мощности и, конечно, температура. В современных транзисторных усилителях, температура чуть ли не основной параметр, который нуждается в постоянном контроле. Для полного отклонения шкалы необходимо напряжение питания 5 вольт.

Доступные версии прошивки максимального значения мощности: - 600 Вт - 1200 Вт.


  Если вы немного разбираетесь в программировании, вы сможете подкорректировать программу для любого значения. Оригинальная схема не применяется, т. к. она задумана для изготовления более функционального и точного прибора. Поэтому были внесены изменения для того, чтобы конструкция была легко повторяема.

Видео работы индикатора



Исходники прошивки

Файлы готовой прошивки
